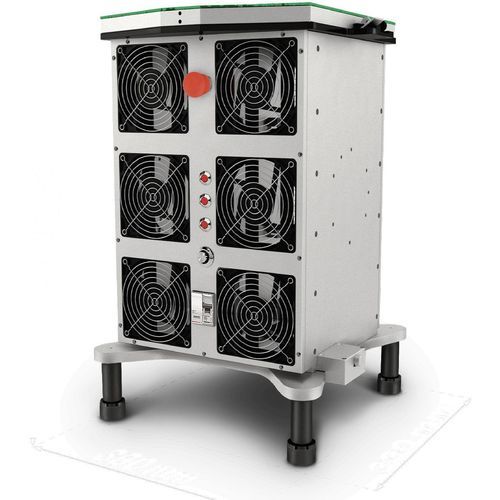

Piattaforma di test per semiconduttore Hatina 4S

Presentazione
Hatina 4S di Cosmic è una piattaforma ATE compatta e modulare progettata per wafer-sort (WS) e test finali di dispositivi MEMS e sensori magnetici. L'architettura supporta moduli di stimolo per sensori di umidità, pressione, temperatura, microfoni, magnetometri e unità twist-tilt per accelerometri e giroscopi. La struttura scalabile permette parallelismo fino a 140 siti in modalità ping-pong e un ingombro contenuto per una facile integrazione in handler e linee di automazione.

Vantaggi principali

• Soluzione modulare e compatta per test di produzione di MEMS e sensori magnetici
• Canali V/I ad elevato numero di pin e alimentazioni dinamiche (DPS)
• Canali digitali ad alta densità e opzioni PPMU
• Multiplexer integrato per riuso dei canali e flessibilità
• Basso costo per sito grazie al forte parallelismo
• Integrazione semplificata con automazione e handler

Varianti disponibili

• Hatina 4S Magnetic — sistema di stimolo con Magneto Board e generazione di campo magnetico elevato (design brevettato senza bobina)
• Hatina 4S MEMS — configurazione ottimizzata per dispositivi MEMS (accelerometri, giroscopi, pressione, temperatura, umidità, sensori gas)
• Hatina 4S Microphone — New Era microphone system con moduli audio e AWG per sito per test di microfoni MEMS

Riepilogo prodotto
Hatina 4S è pensata per test di produzione ad elevato parallelismo di MEMS e sensori magnetici. Caratteristiche tecnologiche rilevanti: generatore di campo magnetico brevettato senza bobina (fino a 400 Gauss) con rotazione 3D, capacità di test microfonico fino a 75 dB SNR e 140 dB SPL, rumore di fondo inferiore a 20 dB e accuratezza di ampiezza migliore di 0,1 dB, supporto per camere climatiche da −40 °C a +180 °C, e moduli per accelerometri/giroscopi che abilitano test paralleli multi-sito. La piattaforma privilegia ingombro ridotto, configurabilità e riduzione del costo per unità mediante alto numero di siti.

Specifiche tecniche

• Dimensioni (D×W×H): 330 mm × 360 mm × 538 mm
• Parallelismo max: scalabile fino a 140 siti (modalità ping-pong)
• Variante magnetica: generatore di campo brevettato senza bobina fino a 400 Gauss con rotazione 3D
• Prestazioni microfono: fino a 75 dB SNR; 140 dB SPL; rumore di fondo < 20 dB; accuratezza ampiezza < 0,1 dB
• Camere climatiche: range operativo −40 °C a +180 °C
• Analog / Power (Hatina 4S): 8 DCS @ 1 A sources con mux in 256 posizioni
• Analog / Power (Hatina 4S Magnetic): fino a 40 DCS_MP; range di tensione ±1 V, ±3 V, ±5 V, ±10 V; -10 V/+30 V; -10 V/+55 V; range di corrente: 20 µA, 200 µA, 2 mA, 20 mA, 4 A
• Canali digitali & PPMU (Hatina 4S): 48 canali digitali & PPMU_60mA sources mux in 256 posizioni + 20 canali digitali no mux – 16 PPMU no mux
• Canali digitali & PPMU (Hatina 4S MEMS): fino a 320 canali digitali; fino a 192 PPMU
• New Era board (Microphone): fino a 24 moduli — 1 modulo = 20 canali digitali + parte analogica (16 PPMU)
• Microphone64 board (variante Microphone): fino a 8 moduli audio per testare microfoni MEMS digitali & analogici + AWG per sito
• Rate table: controllo disponibile (variante MEMS)
• JIG / interfaccia: socket board, Magneto PCB e reference board (variante magnetica)
• Parti di sistema: HATINA tester, loadboard con set cavi, interfacce/jig (socket board, magneto board, reference board)
