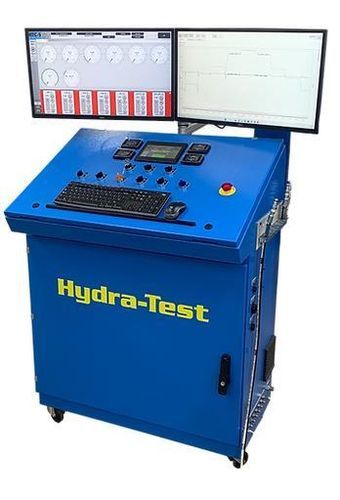

Controllore digitale programmabile HT-DCC Deluxe

per banco di provaprogrammabile

Panoramica
Sistema di controllo per dinamometri di trasmissione ad uso generale per dinamometri Axi-line e Mustang. Sostituisce i controlli obsoleti con una soluzione carrello all-in-one. Utilizza il controller HTC-S con architettura processore moderna che consente aggiornamenti firmware continui ed espandibilità. Esegue il software Hydra-Test Dyno Control, derivato dalla piattaforma valve-body, con miglioramenti continui guidati dal feedback del settore.

Caratteristiche principali

• Controlli dyno completi manuali e automatici per prove manuali o automatizzate
• Controllo completo dei solenoidi per supportare le trasmissioni moderne
• Hardware compatibile con il controller TEHCM
• Tecnologia moderna di processore e pilotaggio dei solenoidi
• Progettato per futuri aggiornamenti firmware e per l'espansione
• Sviluppo software continuo basato sulle esigenze dei clienti
• Utilizzo standardizzato del controller HTC-S in tutta la gamma

Compatibilità e servizi

• Ingressi e uscite configurabili per collegarsi a qualsiasi dinamometro di trasmissione Axi-line o Mustang
• Adattatori disponibili per cavi di prova Axi-line e Zoom
• Installazione in loco, formazione degli operatori e messa in servizio

Software e facilità d'uso

• Piattaforma software Hydra-Test semplice da usare
• Script pre-scritti per molte trasmissioni comuni per accelerare l'avvio dei test
• Modifica completa degli script tramite l'editor HTC-S per sviluppare test personalizzati

Specifiche tecniche

• 4 uscite analogiche isolate per controllo dyno (velocità, coppia motore, carico in uscita)
• 16 driver solenoide high- o low-side con monitoraggio corrente (capacità 4 A)
• Componenti circuito di arresto di emergenza con certificazione di sicurezza e PLC di monitoraggio
• Comandi e indicatori manuali sul carrello
• Sistema DAQ « Chart Recording » Hydra-Test per registrare dati di riferimento
• Editor di script HTC-S per script personalizzati e parametri di modulazione dei solenoidi
• PC Windows 11 con doppio monitor (8 GB RAM, 256 GB SSD, Intel i5 o superiore)
• Progettato per interfacciarsi con il controller Hydra-Test TEHCM
• Alimentazione – 120 VAC, 15 A
• 16 ingressi analogici dedicati a pressioni dyno e trasmissione
• 3 ingressi velocità generici (sensori a 2 o 3 fili, 20–100 PPR)
• 3 ingressi coppia I/O generici (una tensione di pilotaggio, due condizionatori di segnale per estensimetri)
• 7 sensori pressione principali/frizione (0–500 PSI)
• 1 sensore pressione radiatore (0–200 PSI)
• 1 sensore portata radiatore (0–6 GPM)
• 1 sensore temperatura radiatore (0–300 °F)
• 16 ingressi analogici dedicati a segnali/sensori interni della trasmissione
• 4 ingressi sensore velocità (3 fili)
• 1 ingresso sensore temperatura trasmissione
• 1 ingresso trasduttore pressione trasmissione
• 8 ingressi digitali per interruttori di pressione / interruttori MLP
• 2 ingressi PWM per sensore indicatore di gamma Ford o Allison
