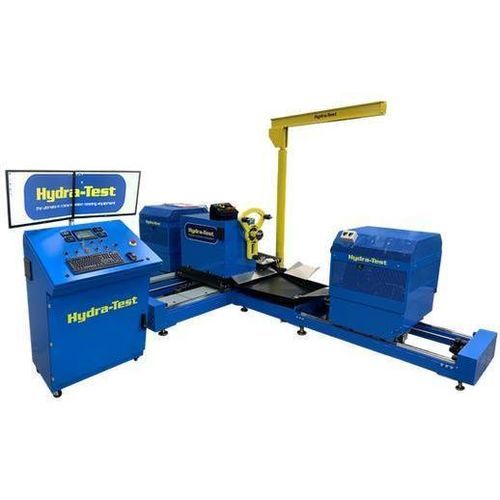

Dinamometro rotativo HT-DCC Deluxe

per motoreper misurazione della carica

Panoramica
Il sistema di dinamometro per trasmissioni Hydra-Test è una soluzione modulare e scalabile per prove controllate di trasmissioni e acquisizione dati. Integra il controllore HTC-S e il software HT-DCC Deluxe per gestire il banco prova, acquisire dati e controllare le sequenze di prova.

Sintesi del prodotto
Il Hydra-Dyno HD 400 è configurabile per unità a trazione anteriore, posteriore o integrale, nonché per trasmissioni più grandi on/off-highway e test su flotte ad alto volume. La piattaforma supporta l'aumento graduale di potenza del motore e capacità delle unità di carico in base alle esigenze di prova.

Caratteristiche principali

• Controllore HTC-S per DAQ, controllo dinamometro e controllo trasmissione.
• Interfaccia HT-DCC Deluxe con acquisizione dati avanzata e opzioni di analisi.
• Architettura scalabile per applicazioni FWD, RWD o AWD e unità on/off-highway di maggiori dimensioni.
• Montaggio diretto con adattatori meccanici Axi-line; cavi adattatori per imbracature di prova Axi-line e Zoom.
• Controlli motore e unità di carico consolidati con sviluppo continuo del controllore e del software.
• Aggiornamenti software gratuiti per 1 anno dalla spedizione.

Configurazioni disponibili / Opzioni di carico e di azionamento

• Capacità di azionamento configurabile da 40 a 100 HP (modello base 40 HP; ≈30 kW).
• Opzioni di tensione: 208 / 240 / 480 VAC.
• Unità di carico a freno elettrico variabile disponibili per trasmissioni RWD, FWD o AWD; capacità di carico scalabile (base 500 lb-ft).

Compatibilità
Gli adattatori meccanici rispettano le dimensioni Axi-line: piastre master, bobine e distanziali Axi-line esistenti si montano direttamente sui fissaggi base del Hydra-Dyno, semplificando l'integrazione con gli accessori di prova esistenti.

Note sul modello e sulla configurazione di base
Configurazione base: motore da 40 HP con unità di carico da 500 lb-ft. Il sistema è progettato per un upgrade semplice verso combinazioni motore/carico di maggiore potenza in funzione dell'ambito delle prove.

Caratteristiche / Specifiche tecniche

• Controllore: HTC-S (DAQ, controllo dinamometro e trasmissione)
• Software di controllo: HT-DCC Deluxe (versione avanzata)
• Motore base: 40 HP (~30 kW)
• Capacità di carico base: unità 500 lb-ft (scalabili)
• Opzioni di tensione: 208 / 240 / 480 VAC
• Intervallo di capacità di azionamento: 40–100 HP (configurabile)
• Tipo di carico: unità a freno elettrico variabile (adatte per RWD, FWD, AWD)
• Compatibilità meccanica: montaggio diretto con adattatori Axi-line; cavi adattatori per imbracature Axi-line e Zoom
• Aggiornamenti software: aggiornamenti gratuiti per 1 anno dalla spedizione
