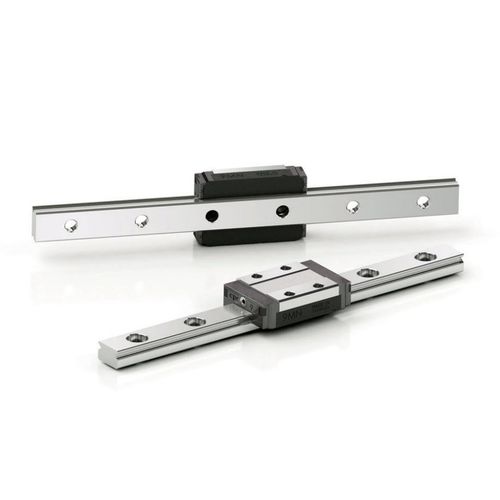

Guida lineare a pattino ST Series

in acciaioin miniatura

Alto carico e alta capacità di momento La serie ST Miniature Stroke Slide è progettata con due file di sfere. La pista di sfere ha un design a profilo gotico con un angolo di contatto di 45 gradi per ottenere una capacità di carico uguale in un monoblocco. Questo fornisce più spazio per i corpi volventi più grandi, migliorando la capacità di carico e di momento. punto Elevata precisione di scorrimento e scorrevolezza Le sfere in acciaio della serie di guide a corsa miniaturizzata ST rotolano sulla guida senza ricircolo, ottenendo eccellente comportamento di scorrimento, scorrevolezza, basso attrito e alta precisione senza vibrazioni. punto Design a doppia piastra La serie di guide a corsa miniaturizzata ST adotta una coppia di piastre terminali nel design. Sia la guida centrale che i lati del blocco cuscinetto hanno una piastra installata che impedisce alla guida lineare di sforzare eccessivamente. punto Facile montaggio Il montaggio della serie ST Miniature Stroke Slide è realizzato inserendo la vite di fissaggio verso il basso nel foro di conteggio della guida intersecando la sagoma del foro sul blocco e sulla gabbia entro il passo del foro. La gabbia in un unico pezzo quindi non influenza il montaggio della guida mentre il precarico è preimpostato dalla selezione delle sfere. temperatura del punto La serie ST Miniature Stroke Slide può resistere a temperature fino a 150 °C. Ci sono due opzioni di trattamento per applicazioni applicazioni a temperature più elevate: T1: 200 °C T2: 300°C L'applicazione di trattamenti per applicazioni a temperature più elevate ridurrà la capacità di carico.
