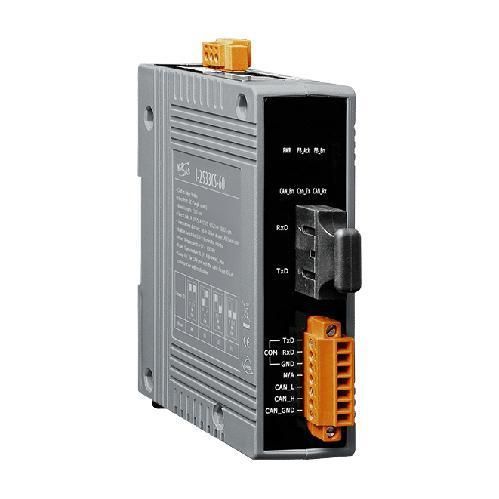

Convertitore ottico-elettrico I-2533CS-60

di comunicazionein fibra otticaCAN Bus

Panoramica
Il I-2533CS-60 è un bridge CAN locale che converte i segnali elettrici del bus CAN in trasmissione su fibra ottica monomodale. Fornisce isolamento galvanico e aumenta la separazione fisica tra segmenti CAN, consentendo l'interconnessione affidabile di due reti CAN su lunghe distanze e permettendo velocità CAN differenti su ciascun lato.

Punti chiave

• Estende la portata del bus CAN fino a 60 km su fibra monomodale SC, indipendentemente dalla velocità CAN.
• L'isolamento galvanico impedisce che gli errori di bus di una rete influenzino l'altra.
• Consente la comunicazione tra reti CAN con velocità diverse per un'integrazione flessibile.

Caratteristiche

• Connettore SC, fibra monomodale, interfaccia 100Base-FX.
• Distanza massima di trasmissione: fino a 60 km.
• Transceiver CAN: NXP TJA1042; supporta CAN 2.0A e CAN 2.0B.
• Isolamento 2500 Vrms sul lato CAN.
• Selettore rotativo per la selezione della velocità CAN e supporto per velocità definite dall'utente.
• Resistenza di terminazione da 120 Ω commutabile integrata.
• Rilevamento rottura fibra e indicatori diagnostici.
• Strumento software per configurazione dei filtri dei messaggi CAN.
• Blocco morsettiera rimovibile per montaggio su guida DIN.
• I porti CAN con lo stesso ID di gruppo possono comunicare tra loro.

Specifiche tecniche

• Modello: serie I-2533CS-60.
• Funzione: bridge CAN locale (CAN elettrico ⇄ fibra ottica monomodale).
• Connettore/tipo fibra: SC, monomodale, 100Base-FX.
• Distanza massima di trasmissione su fibra: fino a 60 km.
• Transceiver CAN: NXP TJA1042.
• Standard CAN supportati: CAN 2.0A, CAN 2.0B, conforme ISO 11898-2.
• Isolamento: 2500 Vrms lato CAN.
• Configurazione della velocità: selettore rotativo; supporta velocità definite dall'utente e velocità differenti tra le reti.
• Terminazione: resistenza di terminazione 120 Ω commutabile integrata.
• Montaggio: morsettiera rimovibile per montaggio su guida DIN.
• Diagnostica/strumenti: rilevamento rottura fibra; utilità per configurazione filtri messaggi CAN.
• Comportamento di rete: isola gli errori di bus tra le reti; consente comunicazione tra reti a velocità diverse.
