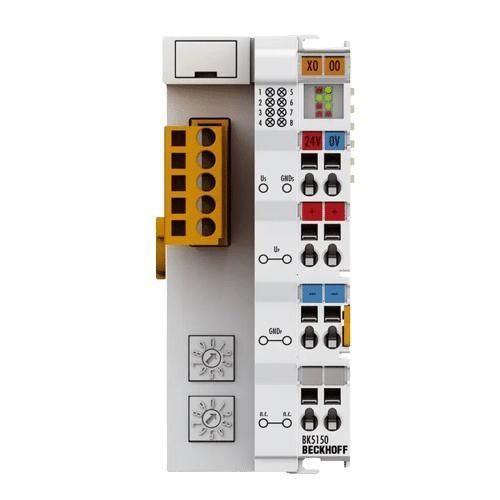

Morsetto componibile su guida DIN BK5150

per modulo I/Ocompatto

Descrizione del prodotto
L'accoppiatore di bus BK5150 per i controller COMPACT CANopen estende il sistema di terminali di Beckhoff con un modulo compatto e ottimizzato nei costi. Supporta fino a 64 terminali di bus; con l'interfaccia di estensione K‑Bus (KL9020 e KL9050) è possibile collegare fino a 255 terminali. L'accoppiatore offre rilevamento automatico della velocità di trasmissione fino a 1 Mbaud e due interruttori di selezione indirizzo. È fornito un connettore aperto a 5 poli per la connessione fieldbus; opzionalmente è disponibile il connettore ZS1052-3000 con resistenza di terminazione integrata.

Caratteristiche

• Supporta 64 terminali (fino a 255 con KL9020 / KL9050)
• I/O digitali: fino a 960 segnali
• I/O analogici: fino a 60 segnali
• PDOs (CANopen): 16 Rx / 16 Tx
• Funzioni CANopen: life/node guarding, heartbeat, emergency object, mappatura oggetti, store/restore
• Rilevamento automatico della velocità fino a 1 Mbaud
• Assegnazione indirizzo tramite due interruttori di selezione
• Connettore fieldbus: connettore aperto a 5 poli (spina inclusa)
• Connettore opzionale: ZS1052-3000 con resistenza di terminazione integrata
• Configurazione tramite software KS2000 o tramite controller

Specifiche tecniche

• Modello: BK5150
• Protocollo bus: CANopen
• Compatibilità: sistema di terminali Beckhoff (controller COMPACT CANopen)
• Terminali supportati: 64 (fino a 255 con KL9020 / KL9050)
• I/O digitali: fino a 960 ingressi/uscite
• I/O analogici: fino a 60 ingressi/uscite
• PDOs: 16 Rx / 16 Tx
• Baud rate: rilevamento automatico fino a 1 Mbaud
• Connettività: connettore aperto a 5 poli (spina inclusa); connettore di terminazione opzionale ZS1052-3000
• Configurazione: KS2000 o tramite controller
