Serie di LED bianco L2

standardstandardper illuminazione

Dettagli del prodotto

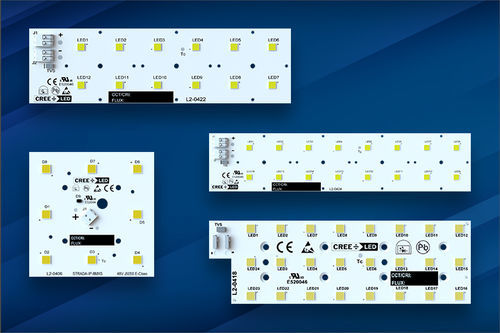

I moduli Standard L2 Array di Cree LED sono progettati per applicazioni di illuminazione esterna come l'illuminazione stradale. Dotati di LED bianchi J Series® 5050, questi PCBAs array offrono prestazioni costanti, opzioni di design flessibili e molteplici configurazioni prezzo-prestazioni.

• Cinque opzioni di MCPCB progettate per un'integrazione facile
• 3 scelte di LED per diverse opzioni prezzo-prestazioni
• Diodo TVS per la protezione contro i transitori ad alta tensione
• Disponibile in CCT di 5000K, 4000K, 3000K e 2700K a 70 CRI

Prodotti Array

• LS8: MCPCB di 70 x 70 mm con 8 LED J Series 5050
• LS12: MCPCB di 174 x 50 mm con 12 LED J Series 5050
• LS12P: MCPCB di 147 x 45 mm con 12 LED J Series 5050
• LS16: MCPCB di 225 x 80 mm con 16 LED J Series 5050
• LS24: MCPCB di 148 x 47 mm con 24 LED J Series 5050

Vantaggi

• Integrazione semplificata per i design di apparecchi OEM
• Opzioni economiche per soddisfare una gamma di esigenze prestazionali
• Alta uniformità e prestazioni termiche affidabili

Tabella delle specifiche
Tipo di prodotto | Prodotto | Numero di LED | LED popolato | Classe di tensione | CCT Min (K) | CCT Max (K) | Opzioni CRI | Potenza tipica (W) | Potenza max. (W) | x (mm) | y (mm)
L2 Array | LS8 | 8 | 5050C 6V Classe E / 5050B 6V Classe H / 5050B 6V Classe K | 48 | 2700 | 5000 | 70 | 18-19 | 48 | 70 | 70
L2 Array | LS12 | 12 | 5050C 6V Classe E / 5050B 6V Classe H / 5050B 6V Classe K | 36 | 2700 | 5000 | 70 | 36-38 | 72 | 174 | 50
L2 Array | LS12P | 12 | 5050C 6V Classe E / 5050B 6V Classe H / 5050B 6V Classe K | 36 | 2700 | 5000 | 70 | 36-38 | 72 | 147 | 45
L2 Array | LS16 | 16 | 5050C 6V Classe E / 5050B 6V Classe H / 5050B 6V Classe K | 48 | 2700 | 5000 | 70 | 48-50 | 96 | 225 | 50
L2 Array | LS24 | 24 | 5050C 6V Classe E / 5050B 6V Classe H / 5050B 6V Classe K | 48 | 2700 | 5000 | 70 | 63-66 | 144 | 148 | 47

Specifiche tecniche / Caratteristiche

• Applicazioni di illuminazione esterna (illuminazione stradale)
• LED bianchi J Series® 5050
• Dimensioni multiple di MCPCB e conteggi di LED
• Diodo TVS per la protezione contro i transitori
• CCT disponibili: 5000K, 4000K, 3000K, 2700K
• 70 CRI
• Classi di tensione: 36V, 48V
• Valutazioni di potenza tipiche e massime per modello
