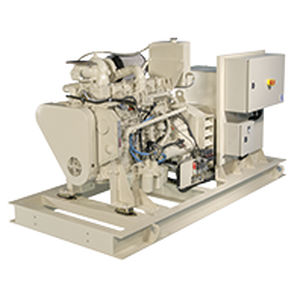

Gruppo elettrogeno per applicazioni marine 6B-CP

dieseltrifasestazionario

Panoramica
Gruppo elettrogeno marino 6B-CP erogante 74–99 kWe. Motori diesel Cummins abbinati ad alternatori STAMFORD, progettati e confezionati per impiego navale con opzioni di raffreddamento e integrazione flessibili.

• Motori Cummins associati ad alternatori STAMFORD per prestazioni coordinate
• Progettato per ambienti marini con resistenza e alta disponibilità operativa
• Integrazione semplificata a bordo con interfacce meccaniche ridotte
• Pannelli di allarme e monitoraggio multi-stazione opzionali tramite rete digitale locale
• Sistema di allarme integrato configurabile per dialogare con i sistemi dati centrali della nave
• Configurazioni flessibili per adattarsi ai requisiti operativi dell'imbarcazione
• Garanzia completa e globale che copre l'intero gruppo elettrogeno
• Imballato presso G&M Tex Ltd, Ipswich, Regno Unito

Caratteristiche e vantaggi
Caratteristiche motore

• Motore diesel turbo a sei cilindri in linea (sistema di alimentazione meccanico) che offre efficienza di consumo e basse esigenze di manutenzione; regolatore elettronico di velocità opzionale
• Opzioni di raffreddamento: scambiatore di calore, raffreddamento della chiglia o radiatore montato sul set
• Le configurazioni con radiatore includono un sistema di avviamento indipendente non dipendente dai sistemi di avviamento della nave
• Conforme ai requisiti SOLAS per la temperatura superficiale e classificabile per ambienti macchina non presidiati (UMS) secondo le regole IACS
• Certificazioni tipo delle società di classificazione disponibili
• Unità classificate fornite con cablaggio in alluminio estruso, filtrazione duplex e componenti approvati

Caratteristiche dell'alternatore

• Alternatore trifase a 12 fili con ampia gamma di uscite riconnettibili
• Progettato per servizio marino con grado di protezione IP23
• Generatore a magneti permanenti a singolo cuscinetto, accoppiato in prossimità, per eccitazione costante
• Avvolgimenti standard 2/3 pitch per evitare correnti di neutro eccessive
• Classificabile per applicazioni UMS secondo IACS
• Pale dinamicamente bilanciate con cuscinetti a sfera sigillati per tutta la vita
• Riscaldatori anti-condensa integrati e due set di termistori

Dimensioni e peso (configurazioni selezionate)
Lunghezza totale — mm (in) — KC & HX: 2240 (88) — RAD: 2320 (91)
Larghezza totale — mm (in) — KC & HX & RAD: 1250 (49)
Altezza totale — mm (in) — KC & HX: 1270 (50) — RAD: 1280 (50)
Peso totale — kg (lb) — KC & HX: 1270 (2800) — RAD: 1370 (3020)

Valutazioni
Modello generatore: 6B-CP — Dati installazione: MG-90437a — Frequenza: 50 Hz — Prime kW / kVA: 80 / 100 — Tensione: 380 | 400 | 415
Modello generatore: 6B-CP — Dati installazione: MG-90438a — Frequenza: 60 Hz — Prime kW / kVA: 99 / 124 — Tensione: 416 | 440 | 460 | 480
Modello generatore: 6B-CP — Dati installazione: MG-90437b — Frequenza: 50 Hz — Prime kW / kVA: 74 / 93 — Tensione: 380 | 400 | 415
Modello generatore: 6B-CP — Dati installazione: MG-90438b — Frequenza: 60 Hz — Prime kW / kVA: 92 / 115 — Tensione: 416 | 440 | 460 | 480

Specifiche tecniche

• Modello motore: 6BT5.9-D(M)
• Alternatore: STAMFORD UCM274E
• Intervallo di potenza (esempi): 74 - 99 kWe
• Frequenze: 50 Hz e 60 Hz
• Tensioni tipiche: 380 | 400 | 415 | 416 | 440 | 460 | 480
• Raffreddamento/configurazioni: KC & HX ; RAD (radiatore)
• Dimensioni (KC & HX vs RAD): lunghezza 2240 mm vs 2320 mm ; larghezza 1250 mm ; altezza ~1270–1280 mm
• Pesi (approx.): 1270 kg (KC & HX) ; 1370 kg (RAD)
• Caratteristiche marine: alternatore IP23, conformità SOLAS temperatura superficiale, classificabile UMS
• Imballaggio: Imballato presso G&M Tex Ltd, Ipswich, Regno Unito

Disponibilità
Africa & Medio Oriente, Asia Pacifico, Europa, India, America Latina, Nord America
