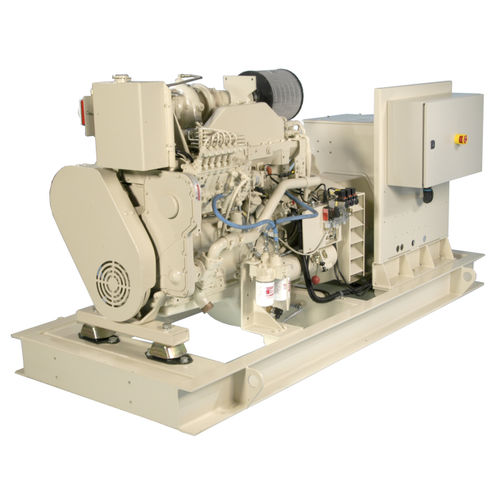

Gruppo elettrogeno diesel 6C-CP

trifasestazionario50 Hz

Panoramica
136-170 kWe

• Motori diesel Cummins abbinati ad alternatori di riferimento del settore (STAMFORD UCM274H). Progettati, integrati e assemblati per prestazioni efficienti.
• Progettati per l'ambiente marino per garantire una vita utile estesa e alta disponibilità operativa.
• Integrazione semplificata nell'imbarcazione con connessioni meccaniche meno complesse.
• Disponibili pannelli di allarme e monitoraggio multi-stazione tramite una rete digitale locale per soddisfare i requisiti dell'applicazione.
• Il sistema di allarme integrato può essere configurato per interfacciarsi con i sistemi dati centrali dell'imbarcazione.
• Configurazioni flessibili per personalizzare il gruppo elettrogeno in base alle esigenze operative dell'imbarcazione.
• Garanzia completa valida a livello mondiale sull'intero gruppo.
• Imballato da G&M Tex Ltd a Ipswich, Regno Unito.

Caratteristiche e vantaggi
Caratteristiche del motore

• Motore diesel turbocompresso a sei cilindri in linea con sistema di alimentazione meccanico: ridotta manutenzione e buon risparmio carburante. Controllo elettronico della velocità opzionale.
• Disponibile con scambiatore di calore, raffreddamento della chiglia o radiatore montato su set.
• Le configurazioni con radiatore sono fornite con un sistema di avviamento indipendente che non dipende dai sistemi di avviamento dell'imbarcazione o da metodi di sostituzione del motorino di avviamento.
• Conforme ai requisiti SOLAS per temperatura superficiale e classificabile per applicazioni UMS (Unmanned Machinery Space) secondo le regole IACS.
• Emissioni IMO certificate da Lloyd's Register; omologazioni delle società di classificazione disponibili.
• Unità classificabili a livello di gruppo con canaline di cablaggio in alluminio estruso di qualità superiore, filtrazione duplex e hardware omologato.

Caratteristiche dell'alternatore

• Statore a 12,3 fasi che consente un'ampia gamma di uscite riconfigurabili.
• Progettato specificamente per servizio marino con protezione IP23.
• Motore diesel turbo a sei cilindri in linea accoppiato a generatore a magneti permanenti con cuscinetto singolo che fornisce eccitazione stabile in tutte le condizioni.
• Avvolgimenti standard passo 2/3 per limitare correnti neutre eccessive.
• Classificabile per applicazioni UMS secondo le regole IACS.
• Rotori bilanciati dinamicamente con cuscinetti a sfera sigillati a vita.
• Riscaldatori anti-condensa integrati e due serie di termistori.

Prestazioni e applicazioni
Frequenza: 50, 60 Hz

Tabella - idoneità / potenza
Idoneo per | kW | kVA
Alimentazione primaria | 136 - 170 | 170 - 213

Certificazioni
IMO 1, IMO 2, IMO Tier I

Disponibilità geografica
Africa e Medio Oriente, Asia Pacifico, Europa, India, America Latina, Nord America

Specifiche (estratto)
Modello motore: 6CTA8.3-D(M)
Alternatore: STAMFORD UCM274H

Dimensioni e peso (tabella)
Colonne: , mm (in), Configurazioni KC & HX, Configurazioni RAD
Lunghezza totale | mm (in) | 2400 (94) | 2550 (100)
Larghezza totale | mm (in) | 1250 (49) | 1250 (49)
Altezza totale | mm (in) | 1270 (50) | 1480 (58)
Peso totale | kg (lb) | 1720 (3792) | 1850 (4079)

Valori nominali e tensioni (estratto dalla tabella dei valori nominali)
Modello generatore: 6C-CP — Frequenza 50 Hz — kW/kVA primari 136 / 170 — Cert: IMO Livello I — Tensioni: 380 | 400 | 415
Modello generatore: 6C-CP — Frequenza 60 Hz — kW/kVA primari 160 / 200 — Cert: IMO Livello I — Tensione: 416
Modello generatore: 6C-CP — Frequenza 60 Hz — kW/kVA primari 170 / 213 — Cert: IMO Livello I — Tensioni: 440 | 460 | 480
Valori nominali di raffreddamento RAD (emergenza): 6C-CP — 50 Hz — 136 / 170 — Cert: IMO Livello I — Tensioni: 380 | 400 | 415
Valori nominali di raffreddamento RAD (emergenza): 6C-CP — 60 Hz — 152 / 190 — Cert: IMO Livello I — Tensioni: 416 | 440 | 460 | 480

Caratteristiche / specifiche tecniche

• Modello motore: 6CTA8.3-D(M)
• Alternatore: STAMFORD UCM274H
• Frequenza operativa: 50 Hz e 60 Hz
• Gamma potenze (kWe): 136 - 170 (a seconda di configurazione e frequenza)
• Gamma potenze (kVA): 170 - 213 (a seconda di configurazione e frequenza)
• Tensioni disponibili (esempi): 380, 400, 415, 416, 440, 460, 480
• Classificazioni: IMO Level I / IMO 1, IMO 2, IMO Tier I
• Opzioni di raffreddamento: scambiatore di calore, raffreddamento della chiglia, radiatore montato
• Idoneità per applicazioni UMS e conformità SOLAS per temperatura superficiale
• Dimensioni (L x W x H) e peso variabili per configurazione: es. KC & HX 2400 x 1250 x 1270 mm — 1720 kg; RAD 2550 x 1250 x 1480 mm — 1850 kg
