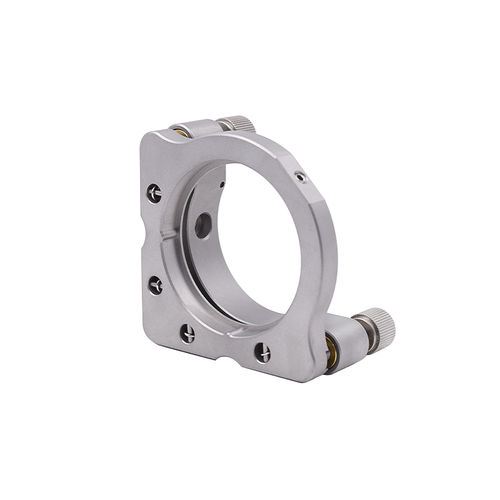

Porta lente / porta specchio / porta filtro in alluminio GCM-0888 series

otticaper montaggio

Il corpo principale del supporto in acciaio inox GCM-08888 è realizzato in acciaio inox 304. Rispetto ai materiali in lega di alluminio, presenta i vantaggi di un minore coefficiente di espansione termica e di una maggiore rigidità, offrendo così una migliore stabilità. Le ottiche si installano dalla parte anteriore della montatura, rendendo più agevole lo smontaggio e l'installazione. Le doppie linee di contatto convesse all'interno della scanalatura di montaggio e le viti di fermo con punta in nylon formano un'installazione a tre punti di contatto. Questo design garantisce un posizionamento preciso del centro dell'ottica, riducendo al minimo l'eccentricità o l'inclinazione che potrebbero interrompere il percorso ottico. Dotato di due unità a filettatura fine M6×0,25, consente di regolare gli angoli di inclinazione/rotazione. L'estremità di ciascuna unità a filettatura fine presenta un foro esagonale, che può essere regolato con una chiave esagonale #2. Su entrambi i lati della base di montaggio sono presenti fori svasati con filettature M4 e M6, utilizzati per collegare aste ottiche o viti M4. Realizzato in acciaio inox 304 Monta ottiche da Ø20 mm, Ø25,4 mm o Ø50,8 mm Campo angolare: ±4° Due regolatori di filettatura M6X0,25 forniscono una regolazione fine
