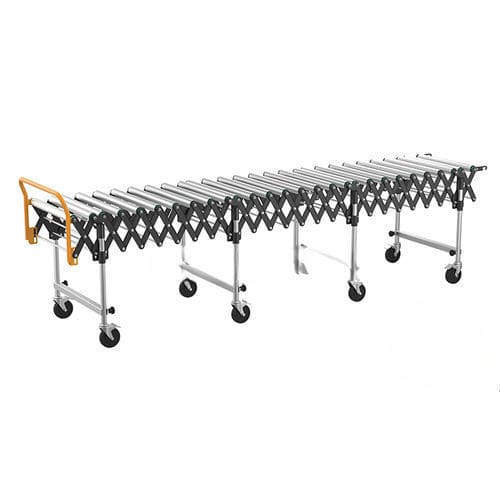

Trasportatore a rulli FWA series

per movimentazioneper movimentazionetelescopico

Panoramica
Elevata capacità di carico per unità rullo. Funzionamento fluido e silenzioso. Adatto alla movimentazione di oggetti di dimensioni medie e grandi in ambienti di produzione e logistica. Lunghezza estensibile per gestione flessibile e immagazzinamento compatto.

Descrizione del prodotto

• Nastro estensibile a rulli non motorizzato per la movimentazione di oggetti medi e grandi.
• Disponibile con diametri tubo Φ38 (FWA-38) e Φ50 (FWAH-50) con 2-6 unità di rulli.
• Progettazione di alloggiamento cuscinetto e cappuccio terminale in polimero per garantire funzionamento silenzioso e supporto affidabile.

Specifiche
Nastro estensibile a rullo singolo Φ38
Model | Unit | Length mm
FWA-38 | 2 | 980-2480
FWA-38 | 3 | 1350-3510
FWA-38 | 4 | 1720-4540
FWA-38 | 5 | 2090-5570
FWA-38 | 6 | 2460-6600
Larghezza mm: 500, 600 (opzioni)
Altezza mm: 700~1000, 550~700 (opzioni)
Carico/Unità kg (senza carichi d'urto): 80

Nastro estensibile a rullo singolo Φ50
Model | Unit | Length mm
FWAH-50 | 2 | 1120-2700
FWAH-50 | 3 | 1540-3800
FWAH-50 | 4 | 1960-4900
FWAH-50 | 5 | 2380-6000
FWAH-50 | 6 | 2800-7100
Larghezza mm: 600, 750, 900 (opzioni)
Altezza mm: 700~1000, 550~700 (opzioni)
Carico/Unità kg (senza carichi d'urto): 100

Dettagli rulli

• Diametro tubo (D) | t | Diametro albero (d) | Opzioni materiale tubo.
• Φ38: t = 1,2 mm; albero Φ12 mm; acciaio zincato standard, acciaio inox opzionale.
• Φ50: t = 1,5 mm; albero Φ12 mm; acciaio zincato standard, acciaio inox opzionale.

Caratteristiche

• Alloggiamento cuscinetto in polimero e cappuccio terminale.
• Funzionamento fluido e silenzioso, adatto a linee di produzione e imballaggio.

Specifiche tecniche

• Tipo di prodotto: Nastro estensibile a rulli non motorizzato.
• Rulli applicabili: diametri tubo Φ38 e Φ50.
• Spessore tubo: Φ38 t=1,2 mm; Φ50 t=1,5 mm.
• Diametro albero: Φ12 mm.
• Serie disponibili: FWA-38, FWAH-50 (2 a 6 unità di rulli).
• Intervalli di lunghezza variabili a seconda del numero di unità (vedere le specifiche).
• Opzioni di larghezza: 500 / 600 mm (Φ38); 600 / 750 / 900 mm (Φ50).
• Intervalli di altezza regolabili: 700–1000 mm e 550–700 mm (opzioni).
• Carico per unità (senza urto): Φ38 ≈ 80 kg; Φ50 ≈ 100 kg.
