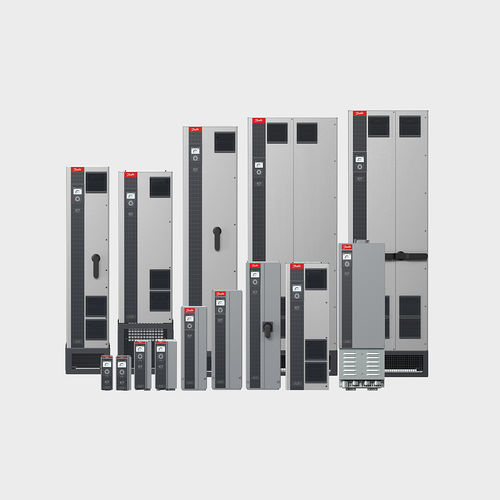

Convertitore di frequenza con PWM iC7-Aqua

trifasea controllo vettorialeModbus

Panoramica
iC7-Aqua è un convertitore di frequenza (VFD) di nuova generazione progettato specificamente per applicazioni in ambito acqua e acque reflue, per ottimizzare il controllo delle pompe, migliorare le prestazioni del sistema, ridurre gli stress meccanici e ottenere significativi risparmi energetici. Supporta distribuzione idrica municipale, trattamento delle acque reflue, dissalazione e depurazione industriale. La famiglia di prodotti include versioni standard e ULH (Ultra Low-Harmonic) per reti elettriche sensibili.

Vantaggi principali

• Risparmio energetico rilevante: adeguando la velocità della pompa alla domanda reale si riduce il consumo energetico (es. ridurre la velocità di ~20% può portare a consistenti risparmi).
• Riduzione dell'usura meccanica: avviamenti/arresti dolci diminuiscono gli urti idraulici e le sollecitazioni su tubazioni, valvole e pompe.
• Migliore controllo del processo: mantenimento preciso di pressione, portata o livello dell'acqua.
• Protezione pompe integrata: funzioni come il rilevamento funzionamento a secco, rilevamento fine curva e modalità riempimento tubazione / rampa valvola di non ritorno proteggono pompe e condotte.
• Varianti ULH: convertitori a ultra-basse armoniche per impianti con limiti rigidi di distorsione armonica (proteggono apparecchiature sensibili e possono evitare correzioni aggiuntive del fattore di potenza).
• Integrazione semplice: opzioni fieldbus integrate e connettività moderna per facile integrazione nei sistemi di automazione.

Come funziona un VFD su una pompa

• Il VFD controlla la velocità della pompa per adattare portata/pressione alla domanda invece di funzionare a velocità fissa massima.
• Regolando la velocità, il convertitore riduce il consumo energetico, diminuisce gli stress meccanici e migliora il controllo operativo.

Tensione di alimentazione e intervalli di potenza
Versioni standard: 3 x 380-480 V AC … 0.37-710 kW (0.5-1000 hp)
Versioni ULH: 380-480 V AC … 22-160 kW (30-250 hp)

Varianti e impieghi mirati

• iC7-Aqua standard: applicazioni generali di pompaggio con set completo di funzioni per protezione, ottimizzazione energetica e controllo del sistema.
• iC7-Aqua ULH (Ultra Low-Harmonic): per applicazioni con reti sensibili o limiti rigidi sugli armonici; fornisce un profilo di potenza pulito e mantiene basso il THDi.

Punti chiave — controllo, sicurezza e usabilità

• Protezione dedicata per pompe e applicazioni: rilevamento funzionamento a secco, rilevamento fine curva, modalità riempimento tubazione e rampa valvola per eliminare gli urti idraulici.
• Monitoraggio condizioni: protezione integrata che sorveglia l'avvolgimento statorico del motore, vibrazioni e involucro di carico per avvisi precoci e riduzione dei fermi.
• Risparmio energetico e costi: compensazione del flusso, modalità sleep, controller multi-pompa, Automatic Energy Optimization (AEO) e Automatic Motor Adaptation (AMA) per migliore efficienza a carico parziale.
• Commissioning e funzionamento intuitivi: pannello di controllo grafico con display ampio, assistenti di configurazione e strumenti MyDrive® Suite (monitoraggio, parametrizzazione, troubleshooting).
• Integrazione e sicurezza: opzioni fieldbus integrate (EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU), cybersecurity a livello hardware e sicurezza funzionale integrata (STO) conforme a elevati livelli di safety.

Vantaggi specifici ULH (Ultra Low-Harmonic)

• Mantiene la distorsione armonica totale di corrente (THDi) tipicamente < 3% a pieno carico (e valori bassi a carico parziale), riducendo le interferenze sulla rete elettrica.
• Fattore di potenza fino a 1.0 ottenibile, potenzialmente eliminando la necessità di correzione del fattore di potenza esterna.
• Design compatto e completamente integrato in unità singola che semplifica l'installazione e riduce la necessità di sovradimensionare componenti di sistema (trasformatori, quadri).

Documentazione e strumenti (selezione)
Documentazione completa del prodotto, schede tecniche, guide di progettazione e strumenti software disponibili per configurazione, installazione, monitoraggio e integrazione della serie iC7-Aqua.

Specifiche tecniche / Caratteristiche

• Product family: iC7-Aqua (standard and ULH variants)
• Supply voltage (standard): 3 x 380–480 V AC
• Power range (standard): 0.37–710 kW (0.5–1000 hp)
• Power range (ULH): 22–160 kW (30–250 hp)
• ULH THDi: typically < 3% at full load
• Power factor: up to 1.0 (ULH)
• Protection functions: dry-run detection, end-of-curve detection, pipe-fill mode, check valve ramp
• Condition monitoring: motor stator winding, vibration and load envelope monitoring
• Energy features: flow compensation, sleep mode, multi-pump controller, AEO, AMA
• Safety & security: integrated hardware-based cybersecurity, crypto chip, integrated functional safety (STO)
• Connectivity: embedded fieldbus options including EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU
• User interface: graphical control panel with large display and setup assistants
• Design: compact fully integrated units (3-wire in / 3-wire out for many variants)
