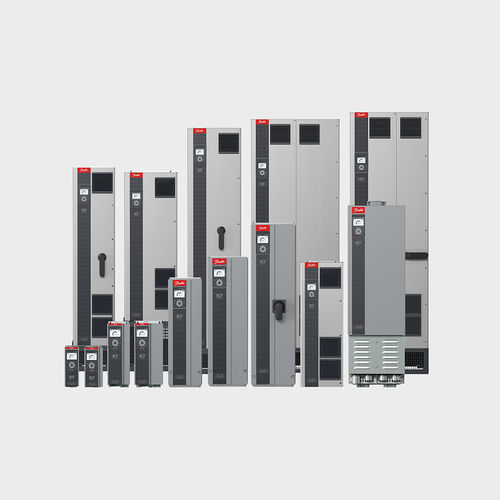

Variatore di velocità ad induzione iC7-HVACR

a magneti permanentida terramontaggio a parete

Panoramica
Qualunque sia l'obiettivo del vostro sistema, iC7-HVACR può soddisfarlo. iC7-HVACR è la generazione successiva di convertitori di frequenza (VFD) per applicazioni HVAC, progettato per garantire controllo affidabile ed efficienza energetica negli impianti HVACR commerciali. La piattaforma di controllo modulare consente di espandere le funzionalità e semplifica l'aggiornamento degli impianti esistenti.

Variante ULH
La variante ULH di iC7-HVACR è un drive HVAC a armoniche ultra basse che definisce un nuovo standard nella mitigazione delle armoniche, garantendo alimentazione più pulita e maggiore durata dell'apparecchiatura.

Tensione di alimentazione e intervallo di potenza
Drive standard: 3 x 380-480 V CA — 1,1 – 710 kW
Drive ultra low-harmonic (ULH): 3 x 380-480 V CA — 22 – 160 kW

Caratteristiche principali

• Design molto compatto che salva spazio e riduce le esigenze di raffreddamento negli impianti HVAC ad efficienza energetica
• Cybersecurity basata su hardware con chip crittografico integrato per trasferimento dati cifrato e protezione da accessi non autorizzati
• Intelligenza specifica HVACR con sensori aggiuntivi, analitiche e opzioni di connettività
• Conformità EMC con filtro EMC integrato (Categorie C1, C2 e C3)
• Le varianti ULH offrono mitigazione delle armoniche con THDi molto basso (< 3–5 %), proteggendo le apparecchiature da surriscaldamento e malfunzionamenti
• Porti Ethernet doppi integrati o RS-485; supporta BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Safe Torque-Off (STO) fino a SIL3 / Performance Level e (PLe) di serie
• Numerosi sensori integrati e funzioni di calibrazione per migliorare la precisione del controllo
• Monitoraggio condition-based (CBM) integrato per manutenzione predittiva e massimizzare i tempi di attività
• Gestione termica efficiente con raffreddamento a canale posteriore per rimuovere fino al 90% delle perdite termiche della sala elettrica
• Compatibile con motori ad induzione (IM) e magneti permanenti (PM)
• Supporta modelli virtuali per simulare ambienti di drive o convertitore per accelerare lo sviluppo e ridurre i rischi

Applicazioni e installazione
Ottimizzato per installazione a parete, su quadro o autoportante. Componente centrale per sistemi HVAC ad efficienza energetica negli edifici commerciali e adatto ad impianti con requisiti stringenti di qualità della potenza o limiti armonici.

Documenti e risorse
Documentazione tecnica disponibile: schede prodotto, guide alla selezione, schede ULH e guide di progettazione specifiche per la famiglia iC7-HVACR; strumenti software e configuratore disponibili per configurare e ordinare le varianti di prodotto.

Specifiche tecniche

• Famiglia di prodotto: iC7-HVACR (incluse varianti ULH ultra low-harmonic)
• Tensione di alimentazione: 3 x 380–480 V CA
• Intervallo di potenza (standard): 1,1 – 710 kW
• Intervallo di potenza (ULH): 22 – 160 kW
• Mitigazione armoniche (ULH): THDi tip. < 3–5 %
• EMC: filtro integrato per categorie C1, C2 e C3
• Sicurezza: Safe Torque-Off (STO) fino a SIL3 / PLe
• Connettività: Ethernet doppio integrato o RS-485; supporta BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Raffreddamento: raffreddamento a canale posteriore per rimuovere fino al 90% delle perdite termiche della sala elettrica
• Sicurezza informatica: cybersecurity hardware con chip crittografico per trasferimento dati cifrati
• Sensori: molteplici sensori integrati e calibrazione per migliorare la precisione del controllo
• Monitoraggio: monitoraggio condition-based integrato (CBM)
• Tipi di installazione: montaggio a parete, su quadro, autoportante
• IoT industriale: supporta funzionamento connesso e sicuro tramite interfacce standard di settore
