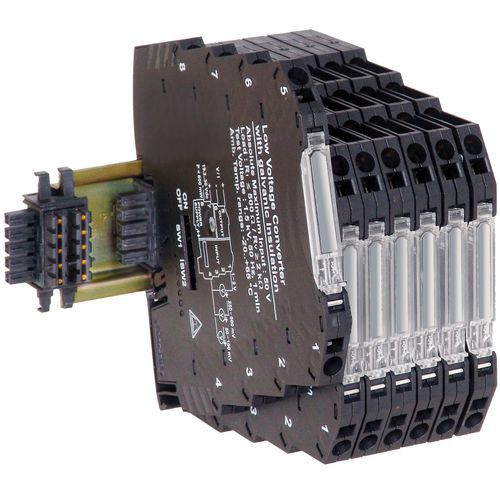

Convertitore tensione / corrente DSCP62

su guida DINcompatto

Ogni convertitore di termocoppia DSCP62 fornisce un singolo canale di ingresso termocoppia che viene amplificato, linearizzato e convertito in un'uscita in corrente o tensione di alto livello. Il tipo di termocoppia, il campo di misura, il filtro, il tipo e il campo di uscita e l'indicazione di guasto possono essere configurati tramite dip-switch. Un'uscita ausiliaria a relè è prevista per generare un allarme o agire come un termostato. Ingresso termocoppia: tipo J, K, K, E, N, S, R, B, T (standard ITS-90) Corrente di uscita: Da 4 a 20mA, da 20 a 4mA, da 0 a 20mA, da 20 a 0mA Tensione di uscita: da 0 a 10V, da 10 a 0V, da 0 a 5V, da 1 a 5V Uscita ausiliaria relè statico: tensione nominale 24 V CA/CC, corrente 60mA, protezione da sovratensione 50 V, intervento allarme impostabile/isteresi Isolamento: 1.5kV (50 o 60Hz, 1 min) Alimentazione: da 19,2 a 30V DC Migliore di ±0,1% Precisione Risoluzione 14-Bit Protezione da sovracorrente in uscita 500mW Consumo energetico massimo Configurazione Dip-Switch Connettori con morsetto a gabbia Scambiabile a caldo Connettore Power-Bus espandibile su guida DIN Compatto 93.1 x 6.2 x 102.5mm PBT Black Case Ampio intervallo di temperatura operativa: da -20°C a 65°C Conforme CE Direttiva RoHS 2002/95/CE
