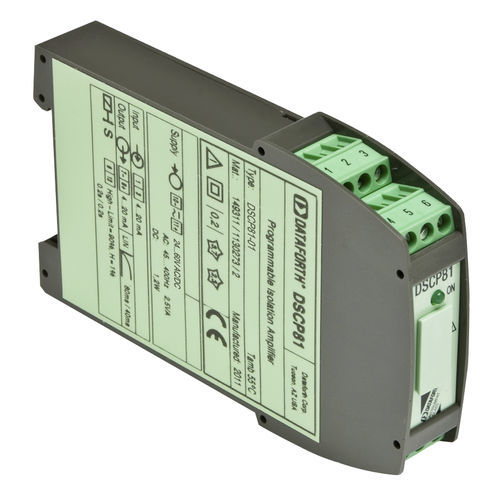

Modulo di trattamento del segnale di ingresso DSCA81-01

di tensionedi correntesu guida DIN

Ogni condizionatore di segnale isolato DSCP81 è progettato per misurare tensioni fino a ±1000VDC e correnti fino a ±100mA. Il tipo di ingresso, il campo di misura e altre caratteristiche sono configurabili via software. Per programmare il DSCP81 sono necessari un PC con porta seriale RS-232C, i cavi di interfaccia DSCX-787 e DSCX-587 e il software di configurazione DSCX-557. Il DSCP81 può interfacciarsi con un ingresso in corrente o in tensione e fornire un'uscita in corrente o in tensione. Le caratteristiche del filtro di ingresso, gli intervalli di ingresso e di uscita, la linearizzazione del segnale di ingresso, l'inversione del segnale e l'uscita opzionale a relè di allarme sono tutti configurabili via software dall'utente. Il segnale di ingresso può essere linearizzato utilizzando fino a 50 punti di interpolazione. In alternativa, l'utente può specificare tutti i parametri configurabili e richiedere la configurazione di fabbrica. Sono disponibili due modelli che offrono un'ampia gamma di connessioni di alimentazione: da 24 a 60 VDC/AC e da 85 a 230VDC/AC. Il software di configurazione del DSCX-557 consente l'interrogazione, la stampa e il salvataggio delle impostazioni di configurazione, la visualizzazione del valore di misura in ingresso e la visualizzazione dei punti della tabella di interpolazione.
