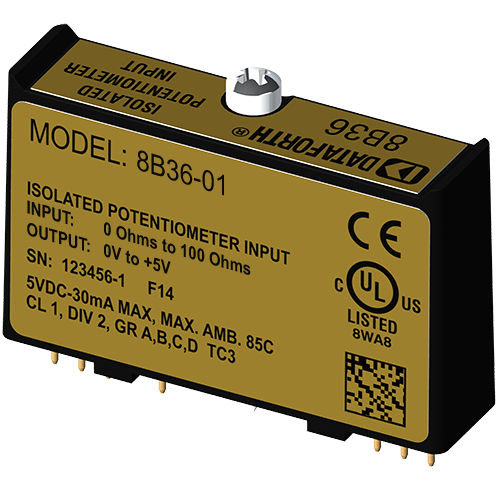

Modulo di ingresso analogico 8B36-01

compatto

I condizionatori di segnale in ingresso da 8B30 millivoltage sono progettati per applicazioni embedded per proteggere le apparecchiature sia in campo che in sala di controllo da sovratensioni e ridurre il rumore elettrico nei segnali misurati. Questi condizionatori di segnale da 8B30 millivoltage, che forniscono le migliori specifiche sul mercato in un pacchetto compatto, isolano, filtrano e amplificano un segnale di ingresso in millivoltage e producono un segnale analogico di alta qualità per l'acquisizione e il controllo dei dati. I condizionatori di segnale in ingresso da 8B30 millivoltage di Dataforth forniscono un intervallo di precisione di ±0,05% e un intervallo di linearità di ±0,02%. Un filtro a cinque poli sul condizionatore di segnale in ingresso a 8B millivoltage fornisce il filtraggio del segnale con 70dB di NMR (Normal-mode-rejection) a 60Hz, un polo di questo filtro è situato sul lato campo della barriera di isolamento per l'anti-aliasing e gli altri quattro poli sono situati sul lato sistema. I condizionatori di segnale in ingresso da 8B30 millivoltage garantiscono inoltre un elevato livello di affidabilità e stabilità a lungo termine con I/O di campo protetti da tensioni continue fino a 240Vrms, come definito dalla specifica di protezione dai transitori ANSI/IEEE C37.90.1. La barriera di isolamento del trasformatore da 1500Vrms elimina i loop di terra, consente il funzionamento con tensioni di ingresso in modo comune elevate e rifiuta i grandi picchi in modo comune, tutti elementi che contribuiscono a preservare l'integrità del segnale mantenendo un elevato livello di precisione e rumore in uscita.
