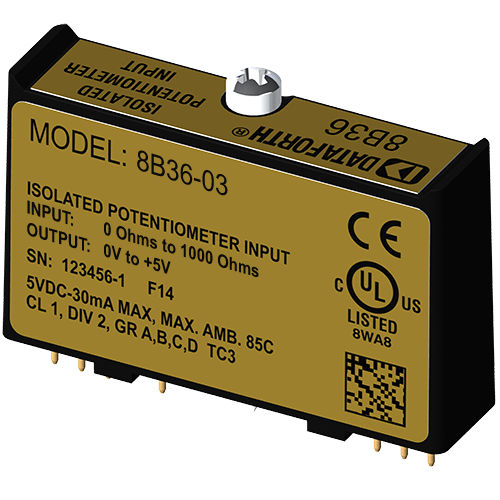

Modulo di trattamento del segnale di ingresso 8B36-03

per potenziometro

i moduli 8B sono una soluzione ottimale per monitorare i segnali di processo del mondo reale e fornire segnali di alto livello a un sistema di acquisizione dati. Ogni modulo di ingresso 8B36 isola, filtra e amplifica un singolo canale di ingresso del potenziometro e fornisce un'uscita di tensione analogica. L'eccitazione del potenziometro è fornita da due sorgenti di corrente abbinate. Quando si utilizza un collegamento a 3 fili, questo metodo consente di far fluire correnti uguali attraverso i conduttori del sensore, annullando gli effetti delle resistenze dei conduttori. Le correnti di eccitazione sono piccole (uguali o inferiori a 0,25 mA), il che riduce al minimo l'autoriscaldamento del potenziometro. Il filtraggio del segnale è realizzato con un filtro a 3 poli ottimizzato per la risposta in tempo e frequenza, che fornisce 70 dB di reiezione in modo normale a 60 Hz. Un polo di questo filtro si trova sul lato del campo della barriera di isolamento per l'anti-aliasing, mentre gli altri due si trovano sul lato del sistema. Uno speciale circuito di ingresso sul modulo 8B36 fornisce protezione contro il collegamento accidentale di tensioni di linea di alimentazione fino a 240VAC. I circuiti a morsetto sui terminali di I/O e di alimentazione proteggono dai transitori dannosi. I moduli sono progettati per l'installazione in aree pericolose di Classe I, Divisione 2 e presentano un elevato livello di immunità ai disturbi ambientali.
