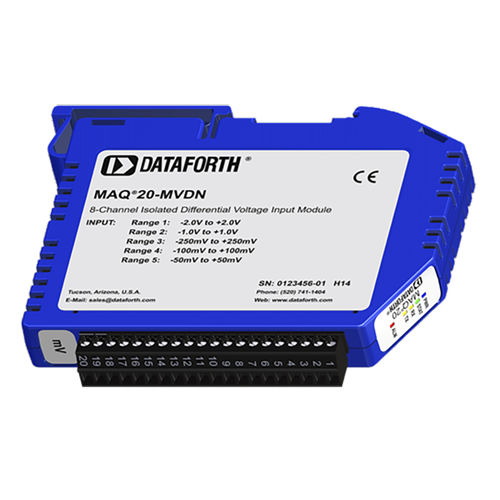

Modulo di trattamento del segnale ingressi analogici MAQ20-MVDN

di tensionesu guida DINin mV

I moduli di ingresso analogici di tensione e corrente MAQ20 si interfacciano con un'ampia gamma di sensori e apparecchiature in volt, millivolt e milliampere utilizzate in applicazioni industriali, di test e di misura. Offrono un ingresso differenziale a 8 canali o un ingresso single-ended a 16 canali per una misura precisa dei segnali di tensione e corrente. Tutti i canali sono configurabili individualmente per gamma, limiti di allarme e media, per soddisfare le applicazioni più esigenti. Gli allarmi alto, basso, alto-alto e basso-basso forniscono funzioni di monitoraggio e di avviso essenziali per garantire un flusso di processo ottimale e un funzionamento a prova di guasto. Il filtraggio passa-basso hardware in ciascun canale consente di rifiutare le frequenze di linea di 50 e 60 Hz. Le connessioni I/O di campo sono realizzate tramite una morsettiera a innesto con quattro posizioni per la terminazione delle schermature di cablaggio. L'isolamento ingresso-bus è di 1500 Vrms e ogni singolo canale è protetto fino a 240 Vrms di sovraccarico continuo in caso di errori di cablaggio involontari. I canali sovraccaricati non influiscono negativamente sugli altri canali del modulo, preservando così l'integrità dei dati. I canali di un modulo possono essere abilitati selettivamente per la scansione. Tutti i canali sono abilitati per impostazione predefinita; tuttavia, i canali non utilizzati possono essere disabilitati per aumentare la frequenza di campionamento dei canali abilitati. Gli intervalli di ingresso sono selezionabili per ogni canale. I moduli MAQ20-MVDN, -VDN e -VSN hanno cinque intervalli di ingresso selezionabili dall'utente; i moduli MAQ20- IDN e -ISN ne hanno due. Sono consentiti over-range e under-range fino al 2% oltre i valori di ingresso specificati, e la precisione è garantita a ±f.s.
