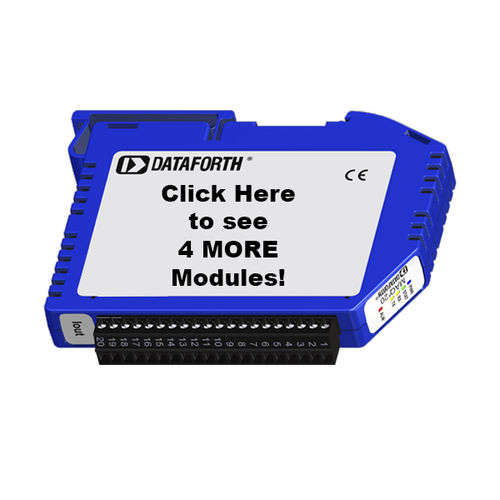

Modulo di trattamento del segnale ingressi analogici MAQ20-MVDN Series

di tensionedi correntesu guida DIN

Il sistema di acquisizione e controllo dati industriali MAQ®20 racchiude oltre 25 anni di eccellenza progettuale e di qualità nel settore dei test e delle misure industriali e del controllo. Questo sistema potente, ad alte prestazioni e altamente flessibile offre il più basso costo per canale del settore, un controllo ad anello PID integrato e una precisione del sistema pari a ±0,035% (a seconda del modulo). È ideale per applicazioni di test e misura, automazione di fabbrica e di processo, automazione di macchine, militari e aerospaziali, energia, monitoraggio ambientale, petrolio e gas. La famiglia MAQ20 è composta da moduli di ingresso e uscita per il condizionamento del segnale, programmabili, multicanale e resistenti a livello industriale, montati su guida DIN e da moduli di comunicazione (Figura 1). Ogni modulo I/O è dotato di una barriera di isolamento da 1500 Vrms tra il cablaggio lato campo e quello lato sistema e molti modelli offrono l'isolamento per canale. Tutti i terminali di cablaggio di campo sono protetti contro il sovraccarico, il collegamento accidentale di segnali errati e le scariche elettrostatiche. I moduli si montano sulla guida DIN ad ala di gabbiano 35x7,5 mm, standard del settore. All'interno della guida è montata una dorsale che fornisce l'alimentazione e le interconnessioni di comunicazione tra i moduli di comunicazione e ciascun modulo di I/O.
