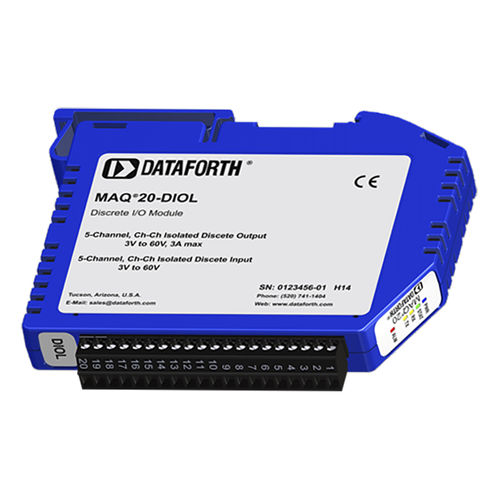

Modulo I/O analogico MAQ20-DIOL

multiviasu guida DIN

Il modulo di ingresso/uscita discreto MAQ20-DIOL dispone di 5 canali di ingresso discreti isolati e 5 canali di uscita discreti isolati. I canali di ingresso accettano segnali 3-60VDC e i canali di uscita commutano segnali 3-60VDC con un carico massimo di 3A. I canali di uscita discreti hanno stati di uscita predefiniti configurabili dall'utente che vengono impostati all'accensione o al reset del modulo. Oltre a eseguire I/O discreti standard, i canali possono essere configurati per eseguire sette funzioni speciali: Contatore di impulsi/frequenza, Contatore di impulsi/frequenza con debounce, Misura della forma d'onda, Tempo tra gli eventi, Generatore di frequenza, Modulazione di larghezza d'impulso (PWM) e Generatore di un colpo. Possono essere eseguite contemporaneamente fino a quattro funzioni speciali. Gli allarmi alto, basso, alto-alto e basso-basso forniscono funzioni di monitoraggio e di avviso essenziali per garantire un flusso di processo ottimale e applicazioni fail-safe. Le connessioni I/O di campo sono realizzate tramite una morsettiera a innesto. L'isolamento da ingresso a bus è di 1500 Vrms e quello da canale a canale di 300 Vrms. Ogni singolo canale è dotato di protezione continua contro il sovraccarico e l'inversione del collegamento in caso di errori di cablaggio involontari.
