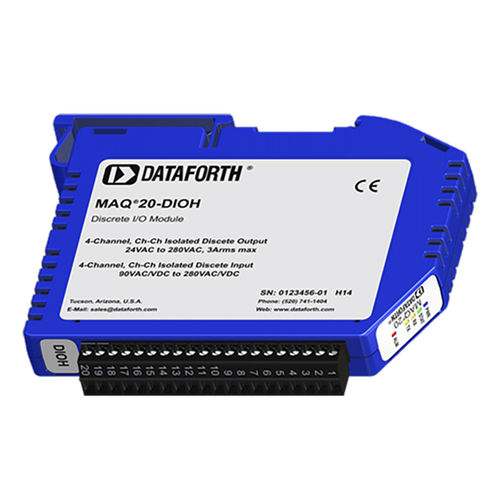

Modulo I/O analogico MAQ20-DIOH

multiviasu guida DIN

Il modulo di ingresso/uscita discreto MAQ20-DIOH dispone di 4 ingressi discreti isolati e 4 uscite discrete isolate. I canali di ingresso accettano segnali 90-280VAC/VDC e i canali di uscita commutano segnali 24-280VAC con un carico CA fino a 3A. NOTA: i canali di uscita DIOH commutano solo carichi CA. I canali di uscita discreti hanno stati di uscita predefiniti configurabili dall'utente che vengono impostati all'accensione o al reset del modulo. Oltre a eseguire I/O discreti standard, i canali possono essere configurati per eseguire sette funzioni speciali: Contatore di impulsi/frequenza, Contatore di impulsi/frequenza con debounce, Misura della forma d'onda, Tempo tra gli eventi, Generatore di frequenza, Modulazione di larghezza d'impulso (PWM) e Generatore di un colpo. Possono essere eseguite contemporaneamente fino a quattro funzioni speciali. Gli allarmi alto, basso, alto-alto e basso-basso forniscono funzioni di monitoraggio e di avviso essenziali per garantire un flusso di processo ottimale e applicazioni fail-safe. Le connessioni I/O di campo sono realizzate tramite una morsettiera a innesto. L'isolamento da ingresso a bus è di 1500 Vrms e quello da canale a canale di 300 Vrms. Ogni singolo canale è dotato di protezione continua contro il sovraccarico e l'inversione del collegamento in caso di errori di cablaggio involontari.
