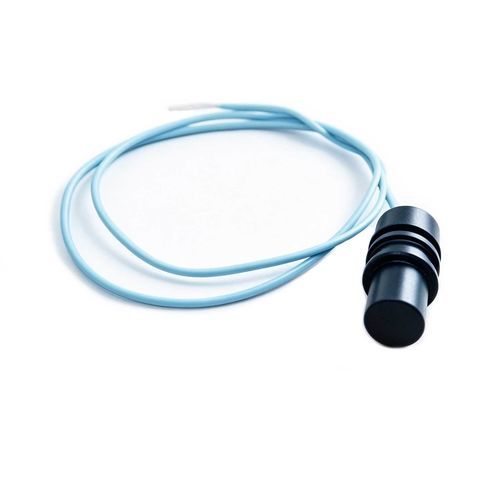

Sonda acustica

di frequenzaad ultrasuoniper ricerca e sviluppo

Panoramica del prodotto
Questa sonda a ultrasuoni è destinata a dispositivi per la misura della rigidità epatica ed è progettata per fornire sensibilità e risoluzione elevate nelle valutazioni di tipo elastografia. Le opzioni di frequenza centrale e diametro efficace consentono di adattare la sonda a diversi profili di pazienti e requisiti di misura.

Caratteristiche principali

• Frequenza centrale (-6 dB): 2,5 / 3 / 5 MHz ±0,3 MHz
• Diametro efficace: Ø5 mm, Ø7 mm
• Banda relativa (-6 dB): ≥60%
• Larghezza impulso di eco (-20 dB): ≤800 ns
• Distanza focale della sonda: 5 cm

Riepilogo specifiche

• Frequenza centrale (-6 dB): 2,5 / 3 / 5 MHz ±0,3 MHz
• Diametro efficace: Ø5 mm, Ø7 mm
• Banda relativa (-6 dB): ≥60%
• Larghezza impulso di eco (-20 dB): ≤800 ns
• Distanza focale della sonda: 5 cm
• Sensibilità trasmissione-ricezione: ≥ -32 dB
• Capacitanza statica: 2200 ±15%

Applicazioni
Progettata per l'integrazione con dispositivi medici per la misura della rigidità epatica e sistemi di elastografia/onde di taglio per supportare valutazioni quantitative della rigidità epatica nei percorsi clinici.

Rapporto e condizioni di prova

• È disponibile un rapporto di biocompatibilità per la superficie di contatto.
• I test sopra indicati sono stati eseguiti a 25°C.

Caratteristiche / Specifiche tecniche

• Frequenza centrale (-6 dB): 2,5 / 3 / 5 MHz ±0,3 MHz
• Diametro efficace: Ø5 mm, Ø7 mm
• Banda relativa (-6 dB): ≥60%
• Larghezza impulso di eco (-20 dB): ≤800 ns
• Distanza focale della sonda: 5 cm
• Sensibilità trasmissione-ricezione: ≥ -32 dB
• Capacitanza statica: 2200 ±15%
