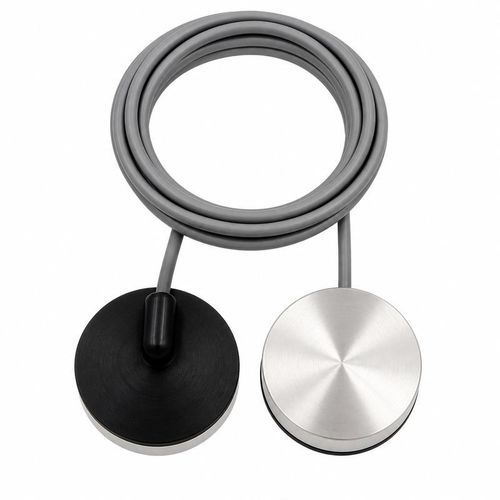

Trasduttore ad ultrasuoni sommergibile BBMU-PHYF-B

ad alta frequenza

Panoramica
La serie BBMU-PHYF-B comprende trasduttori a ultrasuoni terapeutici progettati per dispositivi medici, inclusi apparecchi per fisioterapia, riabilitazione e dispositivi medico-estetici. Frequenze centrali disponibili: 600 kHz, 1 MHz e 1,5 MHz. Funzionamento da -40 °C a +80 °C, pressione fino a 10 kgf (1 MPa) e protezione IP68. I parametri elettrici e acustici variano in funzione della frequenza e devono essere selezionati come riga completa corrispondente alla frequenza scelta.

Configurazioni specifiche per frequenza
Frequenza centrale | Impedenza minima | Capacitanza | Tensione di picco | Angolo a mezza potenza a -3 dB | Materiale dell'involucro
600 kHz ±5% | 90 Ω ±20% | 1,600 pF ±20% a 1 kHz | < 490 Vpp | 8,1° ±10% | Alluminio duro
1 MHz ±5% | 8 Ω ±20% | 3,500 pF ±20% a 1 kHz | < 300 Vpp | 3,5° ±10% | Alluminio duro
1,5 MHz ±5% | 20 Ω ±20% | 3,000 pF ±20% a 1 kHz | < 400 Vpp | 2° ±10% | LV12

Applicazioni

• Apparecchi per fisioterapia
• Terapia di riabilitazione
• Trasferimento di energia ultrasonica
• Dispositivi medico-estetici

Specifiche tecniche

• Serie: BBMU-PHYF-B
• Frequenze centrali disponibili: 600 kHz ±5%, 1 MHz ±5%, 1,5 MHz ±5%
• Intervallo di temperatura di esercizio: -40 °C a +80 °C
• Classe di pressione: fino a 10 kgf (1 MPa)
• Protezione ingresso: IP68
• I parametri elettrici e acustici devono essere selezionati come riga completa corrispondente alla frequenza scelta
• 600 kHz: Impedenza minima 90 Ω ±20%, Capacitanza 1,600 pF ±20% a 1 kHz, Tensione di picco < 490 Vpp, Angolo a mezza potenza 8,1° ±10%, Materiale involucro: Alluminio duro
• 1 MHz: Impedenza minima 8 Ω ±20%, Capacitanza 3,500 pF ±20% a 1 kHz, Tensione di picco < 300 Vpp, Angolo a mezza potenza 3,5° ±10%, Materiale involucro: Alluminio duro
• 1,5 MHz: Impedenza minima 20 Ω ±20%, Capacitanza 3,000 pF ±20% a 1 kHz, Tensione di picco < 400 Vpp, Angolo a mezza potenza 2° ±10%, Materiale involucro: LV12
