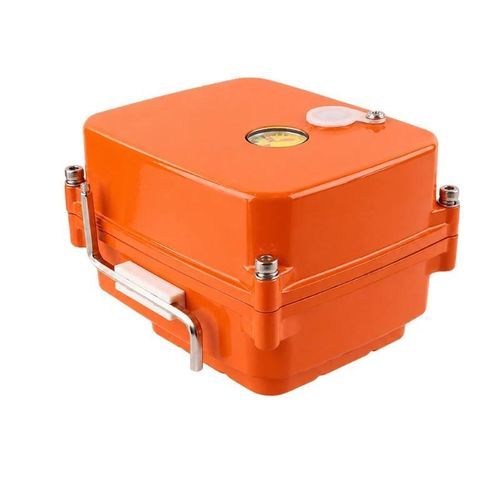

Attuatore per valvola elettrico BBVA-ON

elettromeccanicoa motorerotativo

Panoramica del prodotto
Il BBVA-ON è un attuatore elettrico On/Off per valvole rotative 0–90°, progettato per automatizzare l'apertura e la chiusura di valvole a sfera, a farfalla, a diaframma e analoghe. La coppia di uscita disponibile è compresa tra 10 e 200 N·m, coprendo applicazioni da precisione a industriali ad alto carico. Sono disponibili opzioni di scocca, dimensioni dell'albero e interfacce di controllo per adattarsi all'installazione e al processo.

Caratteristiche principali

• Coppia di uscita: 10–200 N·m
• Rotazione standard: 0–90° per funzionamento On/Off
• Ingressi di controllo On/Off attivi e passivi
• Alimentazione: DC 24 V o AC 220 V
• Motore brushless DC con trasmissione a ingranaggi metallici
• Segnali posizione aperto/chiuso e feedback opzionali
• Protezione contro stallo e sovraccarico
• Grado di protezione IP65
• Opzioni: ripristino post interruzione, RS485, controllo wireless e 4G
• Varianti multi-turno e ad azione rapida per classi selezionate

Applicazioni tipiche

• Valvole motorizzate a sfera 2/3/4 vie
• Valvole a farfalla e a diaframma motorizzate
• Corpi valvola in acciaio inox, ottone e UPVC
• Apertura/chiusura automatica di condotte industriali
• Controllo On/Off di acqua, gas e altri fluidi
• Valvole montate su apparecchiature e pannelli di automazione

Specifiche generali
Modalità di controllo — Controllo On/Off attivo o passivo
Coppia di uscita — 10–200 N·m
Angolo di rotazione — 0–90°
Alimentazione — DC 24 V o AC 220 V
Tempo di funzionamento — 6–20 s a seconda della configurazione di coppia
Albero di uscita — 9×9, 11×11, 14×14, 17×17 mm
Potenza in standby — ≤5 W
Temperatura di esercizio — −25 a 55°C (estremo −45 a 75°C)
Grado di protezione — IP65
Materiale scocca — Plastica o lega di alluminio
Colore — Arancio-rosso


Opzioni coppia e scocca

• 10 N·m — Tempo 6 s; Albero 9×9 mm; Scocca: Plastica; Peso 0.2 kg; Dimensioni 69×61×58 mm
• 15–18 N·m — 8 s; Albero 9×9 mm; Scocca: Lega di alluminio; Peso 0.38 kg; Dimensioni 69×61×58 mm
• 30–45 N·m — 10 s; Albero 11×11 mm; Scocca: Lega di alluminio; Peso 0.87 kg; Dimensioni 78×57×80 mm
• 50–75 N·m — 15 s; Albero 14×14 mm; Scocca: Lega di alluminio; Peso 1.0 kg; Dimensioni 110×90×82 mm
• 100 N·m — 10 s; Albero 17×17 mm; Scocca: Lega di alluminio; Peso 3.6 kg; Dimensioni 143×110×140 mm
• 200 N·m — 20 s; Albero 17×17 mm; Scocca: Lega di alluminio; Peso 3.6 kg; Dimensioni 143×110×140 mm

Dati di potenza

• 10–45 N·m — DC24 V carico ≤10 W; AC220 V carico ≤15 W; DC24 V stallo ≤25 W; AC220 V stallo ≤30 W
• 50–75 N·m — DC24 V carico ≤15 W; AC220 V carico ≤20 W; DC24 V stallo ≤30 W; AC220 V stallo ≤35 W
• 100–200 N·m — DC24 V carico ≤35 W; AC220 V carico ≤40 W; DC24 V stallo ≤60 W; AC220 V stallo ≤70 W

Funzioni opzionali

• Segnali posizione aperto/chiuso — Disponibili su tutta la gamma coppia
• Ripristino dopo mancanza di alimentazione — Disponibile per configurazioni selezionate
• RS485 — Disponibile per 100–200 N·m
• Controllo wireless — Disponibile per 100–200 N·m
• Controllo 4G — Disponibile per 100–200 N·m
• Multi-turno — Fino a 5 giri (30–45 N·m); fino a 10 giri (50–75 N·m); fino a 7 o 68 giri (100–200 N·m)
• Azionamento rapido — Disponibile in base alla classe di coppia

Configurazioni ad azione rapida

• Classe 10 N·m — 3 s / 5 N·m
• Classe 30–45 N·m — 5 s / 10 N·m; 15 s / 30 N·m
• Classe 50–75 N·m — 2.5 s / 10 N·m; 5 s / 20 N·m; 10 s / 30 N·m
• Classe 100–200 N·m — 2.5 s / 30 N·m

Guida alla selezione
Selezionare un attuatore con un margine di sicurezza superiore alla coppia massima della valvola. Confermare l'angolo di rotazione richiesto, il tempo di funzionamento, la dimensione dell'albero, lo spazio di installazione, l'alimentazione e il segnale di controllo. Se necessario, aggiungere feedback di posizione, ripristino dopo mancanza, comunicazione, controllo wireless e opzioni multi-turno o ad azione rapida.

Specifiche tecniche

• Model/Series: BBVA-ON
• Modalità di controllo: Controllo On/Off attivo o passivo
• Coppia di uscita: 10–200 N·m
• Angolo di rotazione: 0–90°
• Alimentazione: DC 24 V o AC 220 V
• Motore: Motore brushless DC con trasmissione a ingranaggi metallici
• Tempo di funzionamento: 6–20 s a seconda della coppia; varianti rapide fino a 2.5–3 s
• Dimensioni alberi: 9×9, 11×11, 14×14, 17×17 mm
• Potenza in standby: ≤5 W
• Temperatura di esercizio: −25 a 55°C (estremo −45 a 75°C)
• Grado di protezione: IP65
• Scocca: Plastica o lega di alluminio
• Peso e dimensioni: vedi opzioni coppia/scocca (0.2–3.6 kg)
• Opzioni: segnali aperto/chiuso, ripristino, RS485, wireless, 4G, multi-turno, azione rapida
