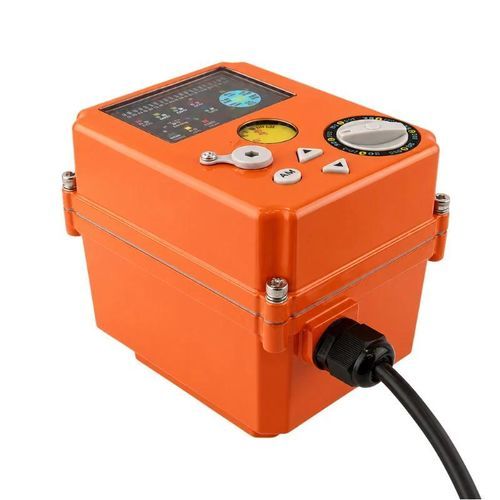

Attuatore per valvola elettrico BBVA-MOD

a motorerotativomultigiro

Panoramica del prodotto
Il BBVA-MOD è progettato per il controllo continuo della posizione di valvole a sfera, valvole a farfalla, valvole a diaframma e altre valvole rotative. Accetta un segnale di controllo 4–20 mA o 0–10 V, posiziona la valvola secondo il setpoint e fornisce un segnale di feedback della posizione corrispondente. È adatto per la regolazione automatica dei flussi di gas e liquidi. L'attuatore copre una gamma di coppia da 10 a 200 N·m ed è disponibile con configurazioni di display OLED, LED o LCD. Il pannello mostra la posizione della valvola, il setpoint, lo stato operativo e le informazioni sui guasti, insieme a funzionamento manuale, calibrazione della posizione e impostazioni dei parametri di controllo.

Caratteristiche principali

• Gamma di coppia in uscita da 10 a 200 N·m
• Controllo proporzionale 4–20 mA o 0–10 V
• Feedback della posizione 4–20 mA o 0–10 V
• Controllo di posizione continuo 0–90°
• Errore di base ±0.5% e isteresi inferiore a 0.3%
• Precisione di posizionamento regolabile dal 0.2% al 3.6%
• Opzioni di display OLED, LED o LCD a colori
• Funzionamento manuale, calibrazione della posizione e visualizzazione dello stato
• RS485 e segnali aperto/chiuso opzionali
• Opzioni wireless, 4G, reset dopo mancanza di alimentazione e multi-giro per configurazioni selezionate

Applicazioni tipiche

• Valvole a sfera motorizzate in modulazione
• Valvole a farfalla motorizzate in modulazione
• Valvole a diaframma motorizzate in modulazione
• Regolazione del flusso di gas e liquidi
• Controllo remoto della posizione della valvola
• Controllo di processo industriale e automazione degli impianti
• Valvole in acciaio inox, ottone e UPVC

Specifiche generali
Parametro — Specifica
Modalità di controllo — Controllo modulante
Segnale di ingresso — 4–20 mA o 0–10 V
Feedback di uscita — 4–20 mA o 0–10 V
Coppia di uscita — 10–200 N·m
Angolo di rotazione — 0–90°
Alimentazione — DC 24 V o AC 220 V
Tempo di funzionamento — 8–20 s, a seconda della configurazione di coppia
Errore di base — ±0.5%
Isteresi — <0.3%
Precisione di posizionamento — Regolabile da 0.2% a 3.6%
Potenza in standby — ≤5 W
Temperatura di esercizio — −25 a 55°C
Intervallo di temperatura estrema — −45 a 75°C
Grado di protezione — IP65; IP55 per alcune configurazioni con display interno
Materiale dell'involucro — Plastica o lega di alluminio

Opzioni coppia e involucro
Configurazione coppia — Tempo di funzionamento — Albero di uscita — Display — Peso — Dimensioni
10 N·m — 8 s — 9×9 mm — OLED — 0.2 kg — 69×61×58 mm
15–18 N·m — 8 s — 9×9 mm — OLED — 0.38 kg — 69×61×58 mm
30–45 N·m — 10 s — 11×11 mm — OLED — 0.87 kg — 78×57×80 mm
50–75 N·m — 15 s — 14×14 mm — OLED interno o LCD colore — 1.0 kg — 110×90×82 mm
100 N·m — 10 s — 17×17 mm — LED o LCD colore — 3.6 kg — 143×110×140 mm
200 N·m — 20 s — 17×17 mm — LED o LCD colore — 3.6 kg — 143×110×140 mm

Dati di alimentazione
Intervallo di coppia — Potenza nominale DC 24 V — Potenza nominale AC 220 V — Potenza di stallo DC 24 V — Potenza di stallo AC 220 V
10–45 N·m — ≤10 W — ≤15 W — ≤25 W — ≤30 W
50–75 N·m — ≤15 W — ≤20 W — ≤30 W — ≤35 W
100–200 N·m — ≤35 W — ≤40 W — ≤60 W — ≤70 W

Opzioni di controllo e comunicazione
Voce di configurazione — Opzioni disponibili
Segnale di ingresso — 4–20 mA o 0–10 V
Feedback di uscita — 4–20 mA o 0–10 V
Segnali aperto e chiuso — Disponibili su tutta la gamma di coppia
RS485 — Disponibile su tutta la gamma di coppia
Telecomando wireless — Disponibile per configurazioni selezionate 30–200 N·m
Controllo wireless 4G — Disponibile per configurazioni selezionate 30–200 N·m
Reset dopo mancanza di alimentazione — Disponibile per configurazioni selezionate 50–200 N·m
Funzione multi-giro — Fino a 5 giri per 30–45 N·m; fino a 10 giri per 50–75 N·m; fino a 7 o 68 giri per 100–200 N·m

Opzioni display
Intervallo di coppia — Tipo di display
10–45 N·m — Display OLED
50–75 N·m — OLED interno o LCD colore
100–200 N·m — LED o LCD colore
Il display può mostrare la posizione reale della valvola, il setpoint, lo stato operativo e le informazioni sui guasti. Il tipo di display disponibile dipende dalla configurazione di coppia e controllo selezionata.

Guida alla selezione
La selezione deve considerare la coppia massima di regolazione della valvola, il segnale di controllo, il segnale di feedback, la precisione di posizionamento, il tempo di funzionamento, l'albero di uscita e lo spazio di installazione disponibile. Selezionare RS485, controllo wireless, reset dopo mancanza di alimentazione, funzione multi-giro e opzioni display come parte della configurazione dell'attuatore.

Caratteristiche / Specifiche tecniche

• Model: BBVA-MOD
• Control mode: Modulating control
• Input signal: 4–20 mA or 0–10 V
• Output feedback: 4–20 mA or 0–10 V
• Output torque: 10–200 N·m (configurable)
• Rotation angle: 0–90°
• Power supply: DC 24 V or AC 220 V
• Operating time: 8–20 s (depending on torque)
• Basic error: ±0.5%
• Hysteresis: <0.3%
• Positioning accuracy: Adjustable 0.2%–3.6%
• Standby power: ≤5 W
• Operating temperature: −25 to 55°C (extreme −45 to 75°C)
• Protection rating: IP65 (IP55 for selected internal-display configurations)
• Housing material: Plastic or aluminum alloy
• Display options: OLED, LED, or color LCD depending on torque
• Communications/options: RS485, open/closed signals, wireless, 4G, power-failure reset, multi-turn
• Weight & dimensions: Vary by torque configuration (see torque table for details)
