Trasduttore ad ultrasuoni sommergibile BBAT-Q50D2

ad alta frequenza

Panoramica del prodotto

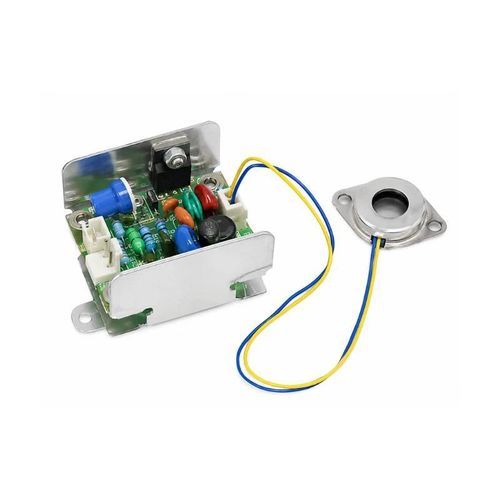

Il BBAT-Q50D2 è un trasduttore atomizzante ultrasonico fornito con PCB driver abbinata. Funzionando a 2,4–2,6 MHz con potenza nominale di 5 W e alimentazione 12 V CC, eroga un flusso di nebbia >50 mL/h e gocce da 2–3 µm. Progettato per integrazione in nebulizzatori, umidificatori e sistemi di atomizzazione industriale; disponibili opzioni di frequenza, potenza e tensione per progetti OEM.

Specifiche principali
Modello: BBAT-Q50D2
Flusso di nebbia: >50 mL/h
Dimensione delle gocce: 2–3 µm
Frequenza di funzionamento: 2,4–2,6 MHz
Potenza nominale: 5 W
Tensione di ingresso: 12 V CC
Vita di riferimento: 15000 h
Livello d'acqua operativo: 18–28 mm
Intervallo di temperatura del liquido: 0–50 °C
Liquido di prova: Acqua pura
Peso: 0,08 kg

Caratteristiche del prodotto

• Trasduttore atomizzante fornito con PCB driver abbinata per integrazione plug‑and‑play
• Generazione di gocce fini (1–5 µm a seconda della configurazione)
• Opzioni di ingresso DC a bassa tensione (5–48 V) e potenze nominali multiple (2–30 W)
• Scelte di rivestimento per acqua potabile, liquidi corrosivi o resistenza alla corrosione migliorata
• Dimensioni disponibili per trasduttore e PCB per fissaggio OEM flessibile
• Supporta regolazione della potenza e protezione per basso livello di liquido

Configurazioni disponibili
BBAT-Q380D4 — 1,7 MHz; 48 V CC; 30 W; gocce 4–5 µm; nebbia >380 mL/h; vita 3000 h; livello d'acqua 30–40 mm
BBAT-Q300D4 — 1,7 MHz; 48 V CC; 23 W; gocce 4–5 µm; nebbia >300 mL/h; vita 10000 h; livello d'acqua 30–40 mm
BBAT-Q250D4 — 1,7 MHz; 36 V CC; 22 W; gocce 4–5 µm; nebbia >250 mL/h; vita 10000 h; livello d'acqua 30–40 mm
BBAT-Q180D3 — 2,4–2,5 MHz; 24 V CC; 15 W; gocce 3 µm; nebbia >180 mL/h; vita 10000 h; livello d'acqua 25–35 mm
BBAT-Q250D3 — 2,0 MHz; 36 V CC; 18 W; gocce 3 µm; nebbia >250 mL/h; vita 10000 h; livello d'acqua 25–35 mm
BBAT-Q150D2 — 2,4–2,6 MHz; 24 V CC; 12 W; gocce 2–3 µm; nebbia >150 mL/h; vita 10000 h; livello d'acqua 25–35 mm
BBAT-Q70D2 — 2,4–2,6 MHz; 12 V CC; 7 W; gocce 2–3 µm; nebbia >70 mL/h; vita 10000 h; livello d'acqua 18–28 mm
BBAT-Q50D2 — 2,4–2,6 MHz; 12 V CC; 5 W; gocce 2–3 µm; nebbia >50 mL/h; vita 15000 h; livello d'acqua 18–28 mm
BBAT-Q30D2 — 2,4–2,6 MHz; 12 V CC; 3 W; gocce 2–3 µm; nebbia >30 mL/h; vita 20000 h; livello d'acqua 18–28 mm
BBAT-Q40D1 — 3,0 MHz; 12 V CC; 5 W; gocce 1–2 µm; nebbia >40 mL/h; vita 15000 h; livello d'acqua 18–28 mm
BBAT-Q25D1 — 3,0 MHz; 12 V CC; 3 W; gocce 1–2 µm; nebbia >25 mL/h; vita 20000 h; livello d'acqua 18–28 mm
BBAT-Q5D1 — 3,0 MHz; 5 V CC; 2 W; gocce 1–2 µm; nebbia >5 mL/h; vita 20000 h; livello d'acqua 18–28 mm

Dimensioni
Trasduttore atomizzante
Φ1: 19 mm
Φ2: 12 mm
H1: 8,7 mm
H2: 2,7 mm
L1: 34 mm
L2: 26 mm
Lunghezza del cavo L3: 200 mm
Larghezza W: 23,5 mm

PCB driver
Altezza H3: 32 mm
Lunghezza L4: 60 mm
Distanza di montaggio L5: 53 mm
Distanza di montaggio L6: 45 mm
Larghezza W1: 36 mm

Opzioni di rivestimento
Rivestimento nichel — adatto ad acqua potabile e liquidi con proprietà simili
Rivestimento in lega di titanio — maggiore resistenza alla corrosione per ambienti aggressivi
Rivestimento anticorrosione — destinato a liquidi corrosivi o fortemente acidi; selezionare se pH < 5 dopo valutazione di compatibilità

Applicazioni tipiche

• Nebulizzatori ultrasonici
• Umidificatori e sistemi di controllo climatico
• Generatori di nebbia e aerosol
• Moduli di atomizzazione per integrazione OEM
• Sistemi di atomizzazione industriale

Installazione e requisiti operativi

• Applicare raffreddamento ad aria forzata al dissipatore della PCB driver
• Collegare il trasduttore alla PCB driver prima dell'accensione
• Mantenere la superficie attiva a contatto con il liquido; non funzionare a secco
• Usare un interruttore a galleggiante per spegnimento in caso di basso livello
• Evita i controlli di livello a elettrodo per prevenire danni da elettrolisi ai rivestimenti
• Assicurare l'assenza di differenza di potenziale tra la superficie del trasduttore e il liquido
• Collegare un resistore variabile 5,1 kΩ alla porta VR della PCB per la regolazione di potenza (corto = potenza massima; aperto = zero)
• Rimuovere periodicamente depositi minerali (Ca, Na, Mg, Si) dalla superficie del trasduttore

Note sulle prestazioni
Il flusso di nebbia reale e la durata dipendono da potenza di ingresso, frequenza, proprietà e temperatura del liquido, livello dell'acqua e progettazione del sistema. La vita di riferimento è il tempo di funzionamento fino a quando il flusso scende al 60% del livello iniziale in funzionamento continuo.

Specifiche tecniche

• Modello: BBAT-Q50D2
• Flusso di nebbia: >50 mL/h
• Dimensione gocce: 2–3 µm
• Frequenza: 2,4–2,6 MHz
• Potenza nominale: 5 W
• Tensione d'ingresso: 12 V CC
• Vita di riferimento: 15000 h
• Livello d'acqua operativo: 18–28 mm
• Intervallo temperatura liquido: 0–50 °C
• Liquido di prova: Acqua pura
• Peso: 0,08 kg
• Dimensioni trasduttore: Φ1 19 mm; Φ2 12 mm; H1 8,7 mm; H2 2,7 mm; L1 34 mm; L2 26 mm; lunghezza del cavo 200 mm; larghezza 23,5 mm
• Dimensioni PCB driver: altezza 32 mm; lunghezza 60 mm; distanze di montaggio 53 mm e 45 mm; larghezza 36 mm
