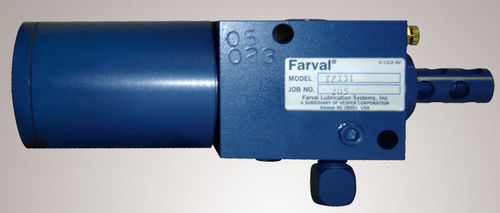

Pompa a pistone TP

pneumaticaautoadescanteindustriale

Applicazione La pompa TP è una pompa a pistone ad azionamento pneumatico a singolo effetto. La portata di scarico è regolabile da 0,57cc a 1,1 cc per corsa. Un elevato rapporto di pressione di 50:1, offre elevate pressioni di uscita, adatte anche alle applicazioni più robuste. La pompa è disponibile con una scelta di 3 serbatoi, 2,3 kg, 4,5 kg e 5,0 kg. Un interruttore di basso livello è di serie su tutte le unità. Funzione Quando l'aria viene fornita attraverso la bocca di ingresso dell'aria, il pistone dell'aria si muove in avanti, comprimendo la molla di ritorno. L'aria viene espulsa attraverso il tappo di sfiato dell'aria. Quando il pistone passa attraverso la bocca di ingresso del lubrificante, il lubrificante rimanente viene espulso attraverso la valvola di non ritorno in uscita, nella linea principale. La corsa della pompa, e quindi il volume di uscita, viene regolato con la vite di regolazione dell'uscita. Questo è accessibile rimuovendo prima la vite di fissaggio. Il pistone è a contatto con l'estremità della vite di regolazione, che indica la fine della corsa. Una volta che l'aria viene espulsa attraverso l'elettrovalvola 3/2, la molla di ritorno spinge indietro il pistone ancora una volta. Il lubrificante viene aspirato attraverso l'ingresso del lubrificante e la valvola di non ritorno in uscita sigilla l'uscita. Viene inoltre fornita una valvola di sfiato dell'aria, che viene utilizzata nel riempimento della pompa per disattivare la camera di dosaggio.
