Avvitatore elettrico con filo EIDS

modello drittoa controllo di coppiaper macchina automatica

Panoramica
La serie EIDS è un avvitatore elettrico trasduttorizzato in configurazione inline di Desoutter, progettato per offrire precisione e ripetibilità su postazioni manuali, con attrezzo fisso e in linee automatizzate. Garantisce controllo costante della coppia su ampia gamma (EIDS inline: 0,2–16 Nm; EADS angolare: 1,5–22 Nm) e si integra con controller cablati per tracciabilità e report di processo.

Vantaggi principali

• Elevata accuratezza e ripetibilità su tutta la gamma di coppia per fissaggi critici e riduzione dei difetti.
• Configurazione flessibile: uso manuale, montaggio su mandrino/bilanciatore o integrazione in postazioni fisse/automatizzate.
• Ampia copertura di coppia che riduce il numero di codici e l'inventario.
• Compatibile ESD e predisposto per camere bianche per assemblaggi sensibili.

Ciò che combina

• Misura tramite trasduttore (sensore di coppia) per controllo preciso e risultati ripetibili.
• Più modalità di avvio sotto la stessa referenza (trigger, Push Start, avvio esterno) per adattarsi a ogni postazione.
• Design orientato all'operatore: nuova impugnatura, ergonomia ottimizzata e illuminazione vicino all'area di serraggio.

Aumenta la produttività

• Precisione molto elevata sulla gamma di coppia per qualità di serraggio costante e minor rischio di richiami e scarti (esempio: ±2,5% dispersione 6s citata).
• Ampia copertura di coppia e alto rapporto coppia/utensile permettono di coprire più applicazioni con meno utensili.
• Feedback visivo chiaro ed eventi configurabili accelerano le decisioni dell'operatore e riducono i tempi ciclo.

Aumenta la flessibilità

• Stessa referenza che include modalità di avvio manuali (trigger, Push Start) e avvio esterno per applicazioni su attrezzature.
• Varianti inline (EIDS) e angolari (EADS) per adattarsi ai vincoli applicativi.
• LED configurabili e feedback personalizzabile per guida operatore e integrazione di processo.

Aumenta la disponibilità

• Cavo rimovibile e robusto gancio di sospensione per manutenzione rapida e sostituzione semplice.
• Componenti durevoli e design orientato alla manutenzione per minimizzare i fermi e prolungare la vita utile.
• Progettato per l'uso con guanti e in ambienti ESD/EPA.

Vantaggi per operatore e processo

• Per i produttori: migliore controllo del processo, tracciabilità e qualità di assemblaggio costante.
• Per gli operatori: segnalazione OK/NOK chiara (LED anteriori/posteriori), migliore visibilità e presa ergonomica.

Modalità di attivazione / Integrazione

• Trigger (manuale) — trigger ergonomico ottimizzato per l'operatore.
• Push Start (manuale) — avvio alternativo per operazioni manuali controllate.
• Avvio esterno (attrezzato) — integrazione per celle automatizzate e robotizzate.

Compatibilità e piattaforme

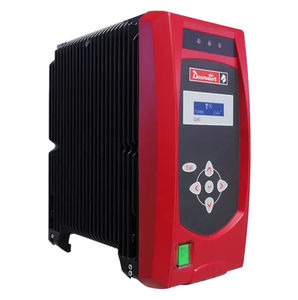

La famiglia EIDS è compatibile con le piattaforme utensili cablate e i controller Desoutter (es.: AXON e famiglia CVI3 — Essential, Function, Vision, TWIN CVI3) per gestione programmi, report e tracciabilità.

Applicazioni / Settori

• Automotive e e‑mobility: telaio, elettronica e fornitori di livello superiore.
• Aerospaziale: avionica, attuatori e punti di fissaggio critici.
• Industria generale: assemblaggi leggeri, energia e data center che richiedono controllo della coppia.

Caratteristiche aggiuntive evidenziate

• LED anteriori (EIDS): tre LED posizionati vicino all'area di serraggio per illuminazione e report visivo.
• LED posteriori (EIDS & EADS): indicatori configurabili per OK/NOK e notifiche di evento.
• Cavo rimovibile per rapida sostituzione e installazione semplificata.
• Progettato per funzionare con bilanciatore, bracci di reazione, mandrini e integrazioni robotiche.

Specifiche tecniche

• Nome serie: EIDS Series (inline) e EADS (angolare).
• Gamma coppia EIDS (inline): 0,2 Nm – 16 Nm.
• Gamma coppia EADS (angolare): 1,5 Nm – 22 Nm.
• Esempio di accuratezza: ±2,5% (dispersione coppia 6s) indicato nella documentazione prodotto.
• Modalità di avvio: Trigger, Push Start, Avvio esterno disponibili sotto unica referenza.
• Feedback operatore: 3 LED anteriori (EIDS), LED posteriori (EIDS & EADS) per OK/NOK e eventi configurabili.
• Cavo rimovibile e robusto gancio di sospensione per manutenzione e installazione rapide.
• Conformità: compatibile ESD/EPA e standard camere bianche.
• Usi: manuale, postazioni attrezzate/automatizzate, montaggio su mandrino/bilanciatore, integrazione robotica.
• Piattaforme compatibili: AXON, famiglia CVI3 (Essential, Function, Vision, TWIN CVI3) per tracciabilità e gestione processi.
