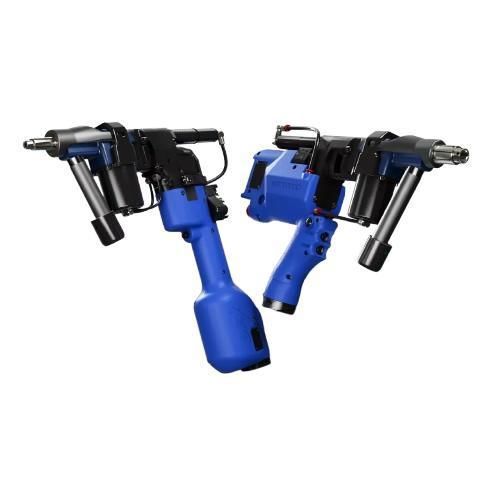

Trapano elettrico EDU series
con variatore di velocitàcompattoad alta precisione

Trapano elettrico - EDU series - Desoutter Industrial Tools - con variatore di velocità / compatto / ad alta precisione
Trapano elettrico - EDU series - Desoutter Industrial Tools - con variatore di velocità / compatto / ad alta precisione
Trapano elettrico - EDU series - Desoutter Industrial Tools - con variatore di velocità / compatto / ad alta precisione - immagine - 2
Trapano elettrico - EDU series - Desoutter Industrial Tools - con variatore di velocità / compatto / ad alta precisione - immagine - 3
Trapano elettrico - EDU series - Desoutter Industrial Tools - con variatore di velocità / compatto / ad alta precisione - immagine - 4
Trapano elettrico - EDU series - Desoutter Industrial Tools - con variatore di velocità / compatto / ad alta precisione - immagine - 5
Trapano elettrico - EDU series - Desoutter Industrial Tools - con variatore di velocità / compatto / ad alta precisione - immagine - 6
Trapano elettrico - EDU series - Desoutter Industrial Tools - con variatore di velocità / compatto / ad alta precisione - immagine - 7
Trapano elettrico - EDU series - Desoutter Industrial Tools - con variatore di velocità / compatto / ad alta precisione - immagine - 8
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Alimentazione
elettrico
Altre caratteristiche
compatto, con variatore di velocità, ad alta precisione, modulare
Potenza

1.500 W, 3.000 W

Tensione

110 V, 230 V

Descrizione

Panoramica
  • La serie EDU Desoutter è una gamma di unità di foratura completamente elettriche per applicazioni industriali e aerospaziali. Supporta foratura, alesatura e svasatura su materiali dal CFRP al titanio tramite teste modulari, controllo motore preciso e software di processo.


Modelli
  • L-EDU: unità leggera/compatta per fori di piccolo diametro in applicazioni monomateriale, pensata per integrazione semplice.
  • M-EDU: unità modulare per processi multi-strato e critici; variante M-EDU-QC con interfaccia testa a cambio rapido (QC) e identificazione RFID.


Componenti di sistema
  • Controller: unità centrale che gestisce il controllo motore, i moduli testa e le funzioni di sicurezza.
  • Cavo ombelicale: collegamento energia/segnale disponibile in 3 m / 5 m / 7 m o su misura.
  • Motore(i): azionamento per rotazione e avanzamento (architettura a doppio motore su M-EDU).
  • Modulo testa: modulo utensile intercambiabile (interfaccia QC sulle varianti QC) con lubrificazione e sensori integrati.


Capacità principali
  • Controllo indipendente di velocità e avanzamento (doppio motore su M-EDU) per qualità foratura costante.
  • Design modulare per adattarsi rapidamente a requisiti applicativi diversi e numero illimitato di teste.
  • Opzioni di lubrificazione integrate, incluso supporto MQL; teste QC con collegamento automatico per lubrificazione.
  • Monitoraggio in tempo reale e tracciabilità dati (velocità, spinta, corsa) per analisi di processo.


Controller & connettività
  • Alimentazione: 230 V | 13 A | 3000 W oppure 110 V | 13 A | 1500 W.
  • Comunicazione: Open Protocol e MQTT; Ethernet x2 (reti separate); USB protetta; porta IO e uscite per segnalazione luminosa; ingressi sensori vuoto/pressione.


Motore & sicurezza
  • Valori esempio: motore di rotazione 48 V | 70 A max; motore avanzamento 48 V | 5 A max; motore lubrificazione 48 V | 5 A max.
  • M-EDU dispone di configurazione a doppio motore (velocità + avanzamento) per ottimizzare il processo.
  • Sicurezza: arresto d'emergenza Cat.3 PL d; Safe Torque Off Cat.3 PL d.


Pneumatica & lubrificazione
  • Range pneumatici: pressione attrezzatura 0–8 bar; aria lubrificante 0–8 bar.
  • Portata lubrificante: 0–35 ml/min; serbatoio 1,5 L; supporto MQL con tubo pompa speciale; lubrificazione integrata sulle teste QC (nessun tubo esterno richiesto).


Modulo testa QC (M-EDU-QC)
  • Interfaccia di sgancio rapido per cambi testa rapidi e operazione plug-and-drill.
  • Accoppiamento lubrificazione integrato con interruzione automatica alla disconnessione.
  • RFID per riconoscimento automatico della testa e opzione RFID frontale per attivazione basata su geolocalizzazione.
  • Sostituzione utensile: ganasce che si aprono automaticamente e perno di bloccaggio per rapida sostituzione; feedback LED e protezione paraurti integrata.


Differenze chiave (M-EDU vs M-EDU-QC)
  • Configurazione motore: entrambe le varianti M-EDU mantengono doppio motore (velocità + avanzamento).
  • Ergonomia: M-EDU-QC migliora impugnatura e maneggevolezza rispetto a M-EDU standard.
  • Lubrificazione: collegamento manuale su M-EDU; accoppiamento automatico integrato su M-EDU-QC.
  • Interfaccia testa: connessione manuale su M-EDU; sistema QC con connessione automatica su M-EDU-QC.
  • RFID/geolocalizzazione: opzione frontale per attivazione disponibile su M-EDU-QC.


Dati & tracciabilità di processo
  • Registrazione continua di velocità, spinta e corsa per tracciabilità e analisi processo.
  • Software EDU Config per gestione parametri (velocità, avanzamento, lubrificazione, aspirazione, serraggio, curve di foratura).


Caratteristiche aggiuntive
  • Cavo ombelicale: 3 m / 5 m / 7 m (lunghezze personalizzabili).
  • Porta IO, segnalazione luminosa, uscita informazioni vuoto, USB protetta, sensori vuoto/pressione per controllo processo.


Applicazioni tipiche
  • Forature e assemblaggi aerospaziali che richiedono precisione e ripetibilità (mono-materiale e multi-stack).
  • Linee produttive industriali semi‑automatiche con esigenze di ergonomia, tracciabilità dati e controllo di processo.


Specifiche tecniche
  • Alimentazione controller: 230 V | 13 A | 3000 W o 110 V | 13 A | 1500 W.
  • Controllo motore: rotazione 48 V | 70 A max; avanzamento 48 V | 5 A max; lubrificazione 48 V | 5 A max.
  • Protocolli: Open Protocol, MQTT; Ethernet x2; USB protetta.
  • Sicurezza: Arresto d'emergenza Cat.3 PL d; Safe Torque Off Cat.3 PL d.
  • Pneumatica: 0–8 bar; lubrificazione 0–35 ml/min; serbatoio 1,5 L; supporto MQL.
  • Testa QC: leva di bloccaggio rapido, accoppiamento lubrificazione integrato, riconoscimento RFID, opzione RFID frontale.
  • Software: EDU Config per ottimizzazione parametri e curve di foratura.
