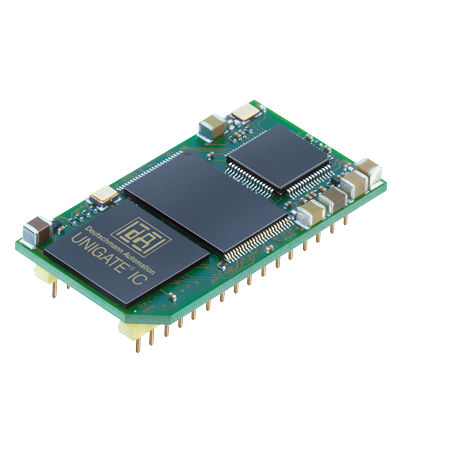

Modulo di comunicazione ProfiNet UNIGATE IC-PROFINET

2 porteper tramissione datiprogrammabile

Potente nodo bus all-in-one Le interfacce di comunicazione integrate precertificate possono essere integrate direttamente nell'elettronica del dispositivo terminale. Non sono necessarie modifiche al firmware del dispositivo terminale. L'IC UNIGATE, che consiste di microcontrollore, Flash, RAM e tutti gli altri componenti come l'optoaccoppiatore e il driver del bus, è fornito in un alloggiamento di 32 DIL che copre un'area di 25 mm x 45 mm. La soluzione integrata può essere collegata tramite un'interfaccia UART al microcontrollore del dispositivo terminale o può funzionare come stand-alone. Lo sviluppo dell'hardware è ridotto all'integrazione della presa IC e dei connettori specifici del bus. I nodi del bus possono essere programmati tramite il linguaggio di script sviluppato da Deutschmann Automation. Pertanto, è possibile mappare applicazioni più complesse, che non possono essere presentate attraverso una configurazione pura. Il Protocol Developer è uno strumento gratuito per la generazione dello script. È facile da usare e specificamente ottimizzato per la comunicazione del bus. Gli script funzionano su tutte le varianti di UNIGATE IC. Dati UNIGATE IC-PROFINETTO - - Interfaccia apparecchio PROFINET IO completa (Slave) - - 100 Mbit/s full duplex - - Microprocessore a 32 bit per un tempo di risposta rapido - - Interfaccia PROFINET isolata - - Esecuzione a 1 porta con trasformatore integrato - - Esecuzione a 2 porte con interruttore integrato (ad es. per il collegamento a margherita) - - Fino a 1440 Bytes in ingresso e 1440 Bytes in uscita - - UART fino a 520 kBaud
