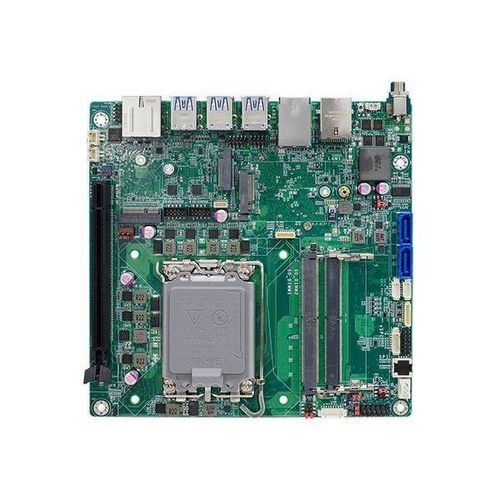

Scheda madre mini-ITX ARS101/ARS103 series
Intel® Core™ UltraIntel®DDR5 SDRAM

Scheda madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM

Scheda madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - immagine - 2

Scheda madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - immagine - 3

Scheda madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - immagine - 4

Scheda madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - immagine - 5

Scheda madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - immagine - 6

Scheda madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - immagine - 7

Scheda madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - immagine - 8

Scheda madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - immagine - 9

Scheda madre mini-ITX - ARS101/ARS103 series - DFI - Intel® Core™ Ultra / Intel® / DDR5 SDRAM - immagine - 10

Aggiungi ai preferiti

Confronta con altri prodotti

Maggiori informazioni sul sito di DFI

Caratteristiche

Formato: mini-ITX
Processore: Intel® Core™ Ultra
Chipset: Intel®
Acronimo: DDR5 SO-DIMM, DDR5 SDRAM
Slot di estensione: M.2 Key M, M.2 Key E, M.2 Key B, M.2 Key A, PCI Express
Applicazioni: industriale, embedded
Sistema operativo: Linux® Ubuntu™, Windows 10 IoT Enterprise, Windows 11
Frequenza della RAM: DDR5 5600 MHz
Connettività: USB 3.0, LVDS, 2,5 GbE, eDP, DVI-D, USB 3.2, USB Type-C, HDMI, VGA, RS-485, RS-232, RS-422, DisplayPort

Descrizione

Le ARS101 e ARS103 sono schede madri industriali Mini-ITX di DFI progettate per processori Intel Arrow Lake S / Intel® Core™ Ultra, offrendo elevata densità di I/O, molteplici opzioni di espansione e supporto per fino a quattro display indipendenti. Sono destinate ad applicazioni embedded, IoT e industriali che richiedono ampi range operativi e supporto a lungo ciclo di vita della CPU.

Punti chiave

Supporto processore: Intel Arrow Lake S / Intel® Core™ Ultra socket LGA 1851, fino a 65W TDP.
Varianti chipset: Intel® W880, Q870 o H810 (le funzionalità variano per modello; ECC supportato solo su W880).
Memoria: 2x SODIMM DDR5 262 pin fino a 96 GB; supporto DDR5 5600/6400 MHz a seconda della CPU.
Display: Quattro uscite indipendenti tramite 1x DP++ (DP++ 1.2), 1x HDMI 1.4b, 1x USB Type-C (DP alt), 1x eDP e opzione di estensione display M.2 A-key (eDP/LVDS/HDMI/DVI/VGA/DP).
Espansione: 1x PCIe Gen5 x16 (commutazione linee su alcune varianti), più slot M.2 (M Key 2280, B Key 2242/3042/3052, E Key 2230, A Key 3030 a seconda dello SKU).
Storage & RAID: 1x M.2 2280 M Key (PCIe Gen4 x4 o SATA), 2x porte SATA 3.0, RAID 0/1/5/10 con configurazione appropriata.
I/O: Fino a 2x Intel 2.5GbE, molteplici USB (fino a 6x USB 3.2 Gen2 Type-A o varianti con USB Type-C Gen2x2), 2x RS-232/422/485, header audio frontale, connettore altoparlante 3W, 1x DIO 8 bit.
Sicurezza & gestione: Nuvoton TPM 2.0; opzionali EXT-OOB (Full), CNVi / vPro su SKU supportati.
Range operativo & certificazioni: Operativa -5°C a 65°C; stoccaggio -40°C a 85°C. Certificazioni: CE, FCC Classe B, RoHS, UKCA.

Modelli / Ordinazione (esempi)

ARS101-W880 — codice 770-ARS1011-000G: I/O posteriore: 1x DP, 1x HDMI, 2x LAN, 5x USB 3.2 Gen2, 1x USB Type-C; I/O interno: eDP, M.2 M/B/E/A, 4x USB2.0, TPM; jack DC; Operativa -5 a 65°C.
ARS101-Q870 — codice 770-ARS1011-100G: I/O posteriore: 1x DP, 1x HDMI, 2x LAN, 6x USB 3.2 Gen2; I/O interno: eDP, M.2 M/B/E/A, 4x USB2.0, TPM; jack DC; Operativa -5 a 65°C.
ARS101-H810 — codice 770-ARS1011-200G: I/O posteriore: 1x DP, 1x HDMI, 2x LAN, USB miste Gen1/Gen2; I/O interno: eDP, M.2 M/B/E/A, TPM; jack DC; Operativa -5 a 65°C.

Specifiche tecniche

Form factor: Mini-ITX 170 mm x 170 mm.
Processori: Intel® Core™ Ultra (Arrow Lake S) LGA 1851; supporto tipico fino a 65W TDP.
Chipset: Intel® W880 / Q870 / H810 (differenze per variante).
BIOS: AMI SPI 256 Mbit.
Memoria: 2x SODIMM DDR5 262 pin fino a 96 GB; ECC su W880 solo; DDR5 5600/6400 MHz a seconda della CPU.
Grafica: Intel® UHD Graphics 700 — OpenGL 4.5, DirectX 12, OpenCL 2.1; supporto HW per decode/encode dei codec comuni.
Uscite & risoluzioni: HDMI fino a 4096x2160@30Hz; DP++ fino a 4096x2304@60Hz; USB Type-C fino a 4096x2304@60Hz; eDP fino a 4096x2160@60Hz.
PCIe: 1x PCIe Gen5 x16 (W880/Q870 con commutazione linee; H810 x16 fisso).
Slot M.2: M.2 2280 M Key (PCIe Gen4 x4 o SATA), M.2 B Key 2242/3042/3052, M.2 E Key 2230, M.2 A Key 3030 (disponibilità per SKU).
Storage: 2x SATA 3.0 (6 Gb/s) + 2x alimentazione SATA; RAID 0/1/5/10 supportato con configurazione adeguata.
Audio: Codec Realtek ALC888; header audio frontale; connettore altoparlanti 3W L/R.
Ethernet: Fino a 2x Intel® I226 2.5GbE (a seconda del modello).
USB & seriale: USB posteriore fino a 6x USB 3.2 Gen2 (o 5x + 1x Type-C Gen2x2 su alcuni SKU); header USB 2.0 interni; 2x RS-232/422/485.
DIO / SMBus / Watchdog: 1x DIO 8 bit; 1x SMBus; watchdog programmabile 1–255 s.
Sicurezza: Nuvoton TPM 2.0; funzionalità di gestione opzionali (EXT-OOB, CNVi, vPro) su SKU compatibili.
Alimentazione: ARS101 — ingresso DC 12V ±5%; ARS103 — ingresso wide 12~28V; connettori su richiesta.
RTC: batteria CR2032.
Sistemi operativi: Windows 10/11 IoT Enterprise LTSC (64-bit), Ubuntu 24.04.
Ambiente: Operativa -5°C a 65°C; stoccaggio -40°C a 85°C; umidità 5%–90% RH.
Dimensioni meccaniche: Mini-ITX 170 x 170 mm; altezza scheda per configurazione.
Certificazioni: CE, FCC Classe B, RoHS, UKCA.
Paese d'origine: Taiwan.
