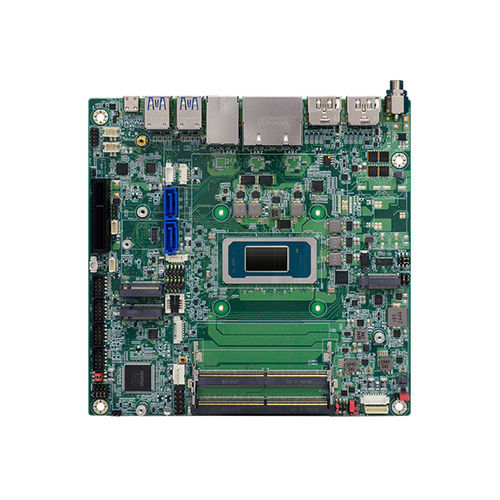

Scheda madre mini-ITX PTH171/PTH173

embeddedIntel® Core™ UltraIntel®

Le PTH171/PTH173 sono schede madri industriali Mini-ITX di DFI compatibili con i processori Intel® Core Ultra di nuova generazione (TDP fino a 25W), progettate per applicazioni embedded, edge e industriali che richiedono più display, I/O completi ed espansione flessibile.

Punti chiave

• Form factor: Mini-ITX.
• CPU: Intel® Core Ultra di nuova generazione (TDP fino a 25W).
• Memoria: 2 x DDR5 6400/7200 MHz, fino a 128 GB.
• Quattro display indipendenti: 1 x DP++, 1 x HDMI 2.0, 1 x USB Type-C, 1 x M.2 A (porta di estensione M2A-Display) che supporta eDP/LVDS/HDMI/DVI/VGA/DP.
• Espansione multipla: 1 x PCIe Gen5 x4, 1 x M.2 M key (NVMe), 1 x M.2 B key (4G/5G) con slot SIM, 1 x M.2 E key (WiFi/BT), 1 x M.2 A key (espansione display / USB).
• I/O avanzato: Fino a 3 x Intel 2.5GbE, 2 x COM, 4 x USB 3.2 Gen2 Type-A, 1 x USB Type-C (DP alt / USB3 Gen2 / PD 15W), 5 x header USB 2.0, 2 x SATA 3.0, audio L/R con supporto per altoparlante 3W.
• Gestione out-of-band: Supporta EXT-OOB (Full); RJ45 interno opzionale, CNVi, Intel vPro dove applicabile.
• Stato: Preliminare.

Specifiche tecniche

• Famiglia modello: PTH171 / PTH173.
• Form factor: Mini-ITX.
• Supporto processore: Processori Intel® Core Ultra di nuova generazione (TDP fino a 25W).
• Memoria: 2 slot DDR5, supporto 6400/7200 MHz, fino a 128 GB totali.
• Grafica / uscite display: 1 x DisplayPort++ (DP++), 1 x HDMI 2.0, 1 x USB Type-C (supporta DisplayPort Alt Mode), 1 x M.2 A-key (porta di estensione M2A supporta eDP/LVDS/HDMI/DVI/VGA/DP).
• Slot di espansione: 1 x PCIe Gen5 x4.
• Connettori M.2: 1 x M.2 M key (NVMe), 1 x M.2 B key (cellulare 4G/5G) con slot SIM, 1 x M.2 E key (WiFi/BT), 1 x M.2 A key (espansione display / USB).
• Archiviazione: 2 x porte SATA 3.0; supporto NVMe tramite M.2 M key.
• Rete: Fino a 3 x porte LAN Intel 2.5GbE; RJ45 interno opzionale per EXT-OOB.
• Seriale / I/O periferiche: 2 x porte COM, 4 x USB 3.2 Gen2 Type-A, 1 x USB Type-C (DP alt / USB3 Gen2 / PD 15W), 5 x header USB 2.0.
• Audio: L/R con supporto per altoparlante 3W.
• Gestione / OOB: EXT-OOB (Full) supportato; CNVi e Intel vPro opzionali dove applicabile.
• Altro: Slot SIM per supporto modulo cellulare.
• Paese di origine: Taiwan.
