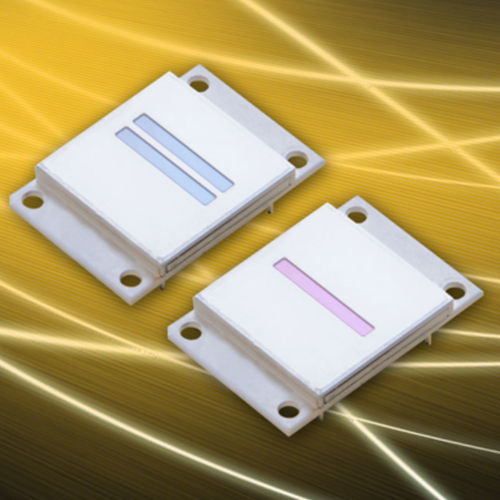

Sensore di temperatura a infrarossi PYROSENS

matricesenza contatto

L'array lineare piroelettrico comprende un chip di tantalato di litio con 128, 256 o 510 elementi. I segnali prodotti dagli elementi vengono elaborati in un circuito CMOS. L'elaborazione del segnale viene eseguita dal circuito analogico, che comprende un preamplificatore a basso rumore adattato per ciascun pixel, un multiplexer e un amplificatore di uscita. Il chip piroelettrico e il circuito di lettura CMOS sono collocati su un substrato a film spesso, il tutto montato all'interno di un alloggiamento metallico ermetico. La radiazione incidente passa attraverso una finestra o un filtro trasparente alle lunghezze d'onda dell'infrarosso. Array piroelettrici al tantalato di litio con elevata stabilità a lungo termine 128, 256 o 510 elementi con passo di 100 µm, 50 µm o 25 µm rispettivamente Multiplexer CMOS e sensore di temperatura integrati Filtri rivestiti in Ge o Si Molti tipi con elementi del sensore sottili fresati a fascio di ioni per un elevato rapporto segnale/rumore Opzione: strato assorbente metallico per un assorbimento elevato e spettralmente uniforme Opzione: trincee incise con fascio di ioni tra gli elementi del sensore per un eccellente rapporto segnale/rumore a basse frequenze di modulazione (es. 10 Hz) Kit di valutazione Il kit di valutazione consente di utilizzare facilmente gli array PYROSENS. È costituito da una piccola scheda elettronica completa e da un software che consente di controllare l'elettronica tramite connessione USB da un PC Windows. L'alimentazione può essere fornita dalla porta USB o da un alimentatore separato. Per la sincronizzazione con altri componenti esterni, ad esempio per la modulazione della radiazione, è previsto un impulso di trigger. È disponibile un'interfaccia DLL per l'integrazione del kit di valutazione in soluzioni software personalizzate e nei comuni software di laboratorio.
