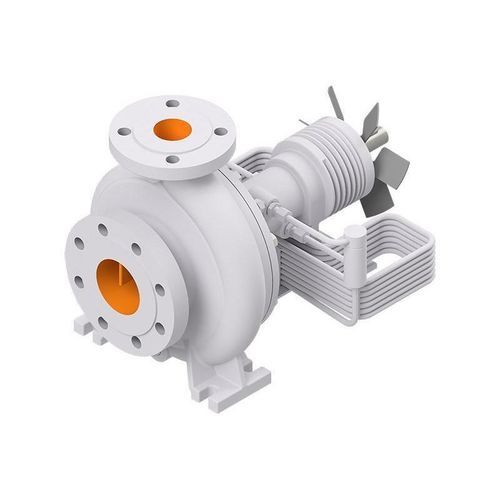

Pompa centrifuga a voluta NHX

per acqua caldaad acquaautoadescante

Descrizione
Il tipo NHX è stato progettato per l'impiego in impianti di acqua calda di medie e grandi dimensioni. È una pompa a voluta monostadio con bocchello di aspirazione assiale e bocchello di mandata centrale orientato verticalmente verso l'alto. La progettazione della pompa di ricircolo acqua calda DICKOW si basa su una lunga esperienza nel settore e garantisce un funzionamento affidabile.

Sistema di raffreddamento e degassamento
Il sistema di raffreddamento e degassamento brevettato da DICKOW mantiene temperature moderate nell'area dei cuscinetti a strisciamento e assicura un film liquido stabile nella fenditura della tenuta meccanica.

Funzionamento e manutenzione
La pompa è autoadescante e non richiede raffreddamento esterno ad aria o acqua. Non sono necessarie interventi esterni ad alta intensità di personale. Si evitano elevate temperature dei cuscinetti anche in condizioni di carico estreme. Costi di ciclo di vita ridotti grazie a idraulica efficiente e bassa manutenzione.

Applicazioni

• Industria chimica
• Petrolchimica
• Offshore
• Impianti navali / Marine
• Sistemi di riscaldamento industriale / Fluidi termovettori
• Energia rinnovabile / Ingegneria ambientale

Documentazione
Brochure (tedesco e inglese) e disegno di sezione (tedesco e inglese) disponibili.

Curve caratteristiche
Curve caratteristiche per varie velocità disponibili (tra cui 1450, 1750, 2900, 3500 min−1).

Caratteristiche / Specifiche

• Tipo: NHX (pompa a voluta monostadio con tenuta meccanica per applicazioni acqua calda)
• Q max: 1400 m³/h (6160 g.p.m.)**
• H max: 220 m (722 ft)**
• Pressione di esercizio: 40 bar (580 psi)*
• Temperatura: 220° C (428° F)*
• Velocità max.: 3500 min−1
• Tenuta: tenuta meccanica
• Installazione: orizzontale
• Autoadescante: sì
• Cuscinetti: cuscinetti volventi, cuscinetti a strisciamento
• Lubrificazione: grasso
• Materiali: ghisa nodulare / ghisa d'acciaio
• Norme: DIN EN ISO 2858, ISO 5199
• Protezione Ex: Categoria 2 / Zona 1
• * pressioni e temperature superiori su richiesta
• ** dipendente da dimensione e velocità
