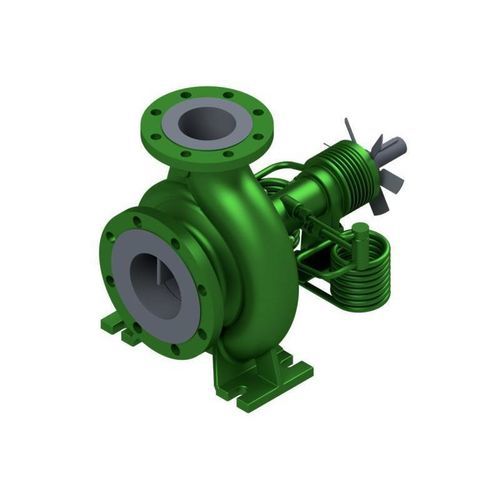

Pompa centrifuga a voluta NKX

per olio diatermicoautoadescantefissa

Descrizione del prodotto
La Type NKX è una pompa normalizzata monostadio conforme a EN 733, progettata per applicazioni con olio termico. Taglie diverse dallo standard possono essere adattate alle esigenze dell'operatore e scalate per raggiungere un'efficienza ottimale.

Caratteristiche di progetto
Questa pompa è una pompa a voluta monostadio a singola aspirazione in costruzione leggera, con attacco di aspirazione assiale e attacco di mandata centrato, orientato verso l'alto. L'equilibrio della spinta assiale avviene tramite fori di scarico.

Cuscinetti e tenuta
L'albero della pompa è supportato lato girante da un cuscinetto radente in SiC e lato motore da un cuscinetto a rulli lubrificato a grasso. Il sistema brevettato di raffreddamento e degassificazione garantisce una ventilazione continua dell'area della tenuta meccanica; non è richiesto intervento esterno. La pompa è auto-ventilante.

Limiti di esercizio
Il raffreddamento aggiuntivo permette il funzionamento fino a 3500 min−1. La temperatura del cuscinetto a rulli non supera mai i 100 °C anche in condizioni di carico estreme.

Applicazioni

• Oil & Gas
• Chimica
• Petrolchimica
• Offshore
• Navale / Marine
• Sistemi di rifornimento & Aviazione
• Sistemi di riscaldamento industriale / trasferimento di calore
• Depositi / terminali di stoccaggio
• Energia rinnovabile / tecnologia ambientale

Caratteristiche / Specifiche

• Q max: 500 m³/h [2200 g.p.m.]**
• H max: 140 m [460 ft]**
• Pressione di esercizio: 10 bar [145 psi]*
• Temperatura: 350 °C [660 °F]*
• Velocità max.: 3500 min−1
• Tenuta: tenuta meccanica
• Installazione: orizzontale
• Auto‑aspirante: sì
• Cuscinetti: cuscinetto a rulli (lato motore), cuscinetto radente SiC (lato girante)
• Lubrificazione: grasso
• Materiali: ghisa sferoidale
• Norme: DIN EN 733, ISO 5199
• Protezione Ex: Categoria 2 / Zona 1
• Note: * pressioni e temperature superiori su richiesta; ** dipende da taglia e velocità
