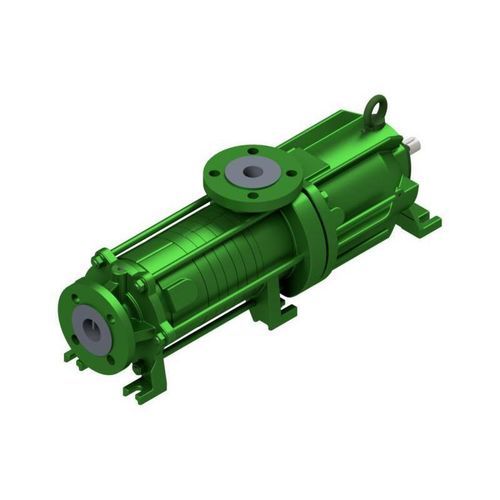

Pompa a canale laterale SCM

per carburanteper gasper olio

Descrizione del prodotto La SCM è una pompa a canale laterale orizzontale monostadio o multistadio in esecuzione ermeticamente sigillata con accoppiamento magnetico permanente di robusta concezione. Le flange di aspirazione e mandata e i bulloni del corpo sono progettati secondo PN40. Le camicie di contenimento vengono personalizzate in funzione delle pressioni di esercizio e sigillano ermeticamente il fluido verso l'esterno. La flangia di aspirazione assiale e la girante di aspirazione assicurano valori di NPSH ridotti. La SCM è idonea per il trasferimento sicuro e senza perdite di liquidi pericolosi o aggressivi, anche con elevato contenuto di gas. Le pompe a canale laterale risultano economicamente più vantaggiose per pressioni relativamente elevate a portate ridotte grazie al loro elevato coefficiente di pressione rispetto alle pompe centrifughe convenzionali.

Applicazioni

• Oil & gas
• Chimica
• Petrochimica
• Offshore
• Tecnologia navale / Marine
• Apparecchiature di rifornimento & Aviazione
• Serbatoi / Depositi di stoccaggio
• Energia rinnovabile / Ingegneria ambientale

Dati tecnici (principali) Q max: 32 m³/h [141 g.p.m.]**, H max: 600 m [1970 ft]**, pressione di esercizio: 40 bar [580 psi]*, temperatura: 180° C [356° F]*, velocità massima: 1750 rpm, tenuta: accoppiamento magnetico (camicia di contenimento), installazione: orizzontale, autoadescante: sì.

Caratteristiche / specifiche tecniche

• Tipo: pompa a canale laterale orizzontale monostadio o multistadio (SCM)
• Progettazione: ermeticamente sigillata con accoppiamento magnetico permanente
• Flange aspirazione/mandata e bulloneria del corpo: PN40
• Camici di contenimento: personalizzate in funzione delle pressioni di esercizio
• Q max: 32 m³/h [141 g.p.m.]** (in funzione di taglia e velocità)
• H max: 600 m [1970 ft]** (in funzione di taglia e velocità)
• Pressione di esercizio: fino a 40 bar [580 psi]* (pressioni superiori su richiesta)
• Intervallo di temperatura: fino a 180° C [356° F]* (temperature superiori su richiesta)
• Velocità massima: 1750 rpm
• Tenuta: accoppiamento magnetico (camicia di contenimento per sigillatura ermetica)
• Installazione: orizzontale
• Autoadescante: sì
• Cuscinetti: cuscinetto a rotolamento; lato prodotto cuscinetto liscio
• Lubrificazione: grasso
• Materiali: duplex, leghe a base Ni, ghisa sferoidale / ghisa d'acciaio, acciaio austenitico
• Norme: ISO 15783
• Protezione contro le esplosioni: categoria 2 / zona 1
• Idonea per il trasferimento sicuro e senza perdite di liquidi pericolosi o aggressivi e di fluidi con significativo contenuto di gas

Note

• * pressioni e temperature superiori disponibili su richiesta
• ** valori dipendenti da taglia e velocità
