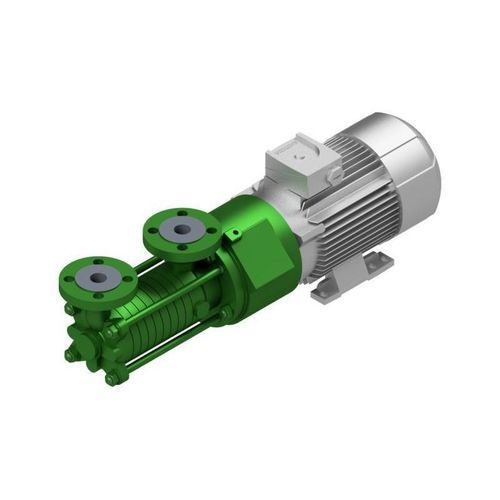

Pompa a canale laterale WPM

per idrocarburiper prodotti chimicia trascinamento magnetico

Descrizione
Il tipo WPM è una pompa a canale laterale orizzontale monostadio o multistadio con capacità di autoadescamento. Le pompe a canale laterale uniscono la funzione di autoadescamento a un elevato fattore di pressione, rendendole più economiche per il pompaggio di portate ridotte contro teste relativamente elevate rispetto alle pompe centrifughe standard. Le prese di aspirazione e mandata possono ruotare di 90° in tutte le direzioni. L'autoadescamento è garantito solo con prese di aspirazione e mandata in posizione alta. Gli stadi sono sigillati dall'atmosfera mediante O-ring a camerette. L'albero della pompa è supportato da cuscinetti a strisciamento. La pompa è dotata di un accoppiamento a magnete permanente e di una camera di contenimento che sigilla ermeticamente il fluido. Un circuito di circolazione interno dissipa il calore generato dalle perdite per correnti parassite. Il montaggio diretto del motore ausiliario elimina cuscinetti aggiuntivi e l'accoppiamento meccanico.

Applicazioni

• Chimica
• Petrolchimica
• Stoccaggio in serbatoi / depositi di serbatoi

Caratteristiche principali

• Progettazione mono- o multistadio a canale laterale con accoppiamento a magnete permanente
• Autoadescamento (garantito solo con prese in posizione alta)
• Installazione orizzontale
• Prese di aspirazione e mandata ruotabili a incrementi di 90°
• Stadi sigillati con O-ring a camerette
• Albero supportato da cuscinetti a strisciamento
• Camera di contenimento che sigilla ermeticamente il fluido pompato
• Circolazione interna per dissipare il calore da correnti parassite
• Montaggio diretto del motore ausiliario senza cuscinetti aggiuntivi né accoppiamento meccanico

Documentazione
Brochure (de) disponibile. Brochure (en) disponibile.

Specifiche tecniche

• Q max: 2.4 m³/h [10.6]**
• H max: 260 m [853 ft]**
• Pressione di esercizio: 24 bar [348 psi]*
• Temperatura: 150° C [302° F]*
• Velocità max: 3500 min−1
• Tenuta / guarnizione meccanica: accoppiamento magnetico
• Installazione: orizzontale
• Autoadescamento: sì (solo con prese in posizione alta)
• Cuscinetti: cuscinetti a strisciamento
• Materiali: duplex, base Ni, ghisa in acciaio austentico
• Norme: ISO 15783
• Protezione contro le esplosioni: categoria 2 / zona 1
• * pressioni e temperature maggiori su richiesta
• ** a seconda della taglia e della velocità
