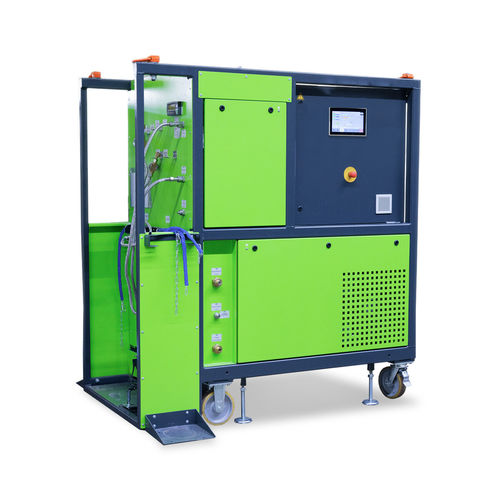

Unità di miscelazione C4-Z1004R11

- compressore B280R80 oilfree (5,7 m3/h [a 50 Hz]; 6,8 m3/h [a 60 Hz]) 100 bar) - compressore per vuoto 3,3 m3/h (a 50 Hz) e 3,9 m3/h (a 60 Hz), vuoto finale 3 mbar - pompa di aspirazione oilfree (15 m3/h [a 50 Hz]; 18 m3/h (a 60 Hz)), vuoto finale 1 mbar) - filtro antiparticolato 1 um - Funzionamento e indicazione di importanti parametri di processo tramite touch screen da 10" - unità di indicazione in bar / mbar, kPa o psi / torr selezionabili sul touch screen - fessure per il sollevamento delle forche - rulli di fissaggio e sterzanti - tubi di collegamento per tutte le miscele di gas con riduttore di pressione - C4-FN: con valvola a sfera DN8 (attacco 1.030-14NGO-RH-EXT) - Ossigeno (02): con riduttore di pressione (attacco DIN477 n. 9 - G3/4 ) - Anidride carbonica (COz): con riduttore di pressione (attacco DIN477 Nr. 6 - W21.8 X1/14') - Azoto (Nz): con riduttore di pressione (attacco W24,32x1/14") - spazio per il posizionamento della bombola C4-FN con bilancia per bombole - spazio per la collocazione di bombole di N2, 02, COz - recipiente di miscelazione 100 l/ 16 bar - bilancia digitale per il recipiente di miscelazione, precisione $ 0,02 % cioè $ 2 g di gas per ciclo di miscelazione - Chiavi per raccordi e filtri DILO - vernice: verde antracite L'unità di miscelazione è stata sviluppata appositamente per la gestione di miscele di gas basate su C4-FN e sui loro requisiti specifici. È possibile miscelare un totale di quattro componenti di gas. La miscela di gas viene fatta circolare dal compressore per generare una miscela omogenea. Utilizzando il compressore integrato, la miscela di gas generata può essere riempita direttamente in compartimenti di gas fino a 20 bar. A tale scopo, l'unità di miscelazione è dotata di un'uscita a bassa pressione DN20 (M48x2). La miscela di gas viene riempita in bombole fino a 93 bar tramite l'uscita ad alta pressione.
