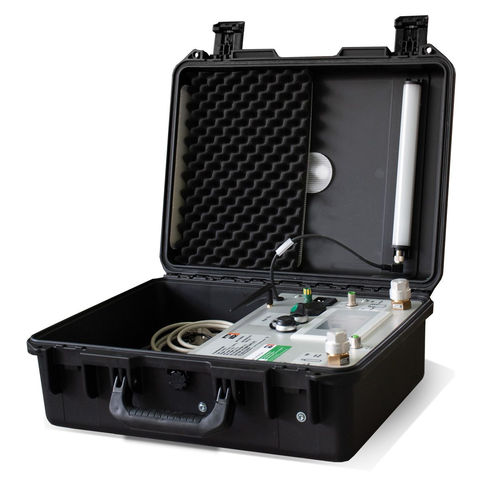

Dispositivo di riempimento di gas SF6 B190R11V1

mobileper quadro di distribuzionea distanza

Riempimento di gas: 0 - 10 bar Raccordi DILO : DN8 Tensione di funzionamento : 220 - 240 V Frequenza : 50 - 60 Hz Tensione di esercizio : 110 - 120 V Frequenza : 60 Hz Funzionamento: manuale Versione standard - Raccordi DILO DN8 per bombole di stoccaggio e vani gas - Registrazione della temperatura del vano gas: da 0 a 50 °C - Registrazione del peso tramite connessione semplice per bilance WE100 (ad es. K091R67, 3-001-R021) - 2 manuali operativi in tedesco o inglese Per il riempimento e la ricarica in sicurezza degli isolatori in porcellana nei quadri elettrici da esterno Sugli isolatori in porcellana degli interruttori o di altre apparecchiature elettriche isolate con SF6, come i trasformatori di misura o di corrente, possono verificarsi crepe minime durante il trasporto o a causa delle sollecitazioni del materiale. Il riempimento del compartimento del gas con SF6 può portare a un pericoloso scoppio dell'isolatore. Grazie all'unità di riempimento "CommGuard Web" è ora possibile, per la prima volta, riempire gli isolatori in porcellana in modo controllato e sicuro da una distanza massima di 100 m. Questa unità consente all'operatore di controllare e monitorare il processo di riempimento completamente automatizzato utilizzando uno smartphone, un tablet o un laptop dall'esterno della zona di pericolo. Il dispositivo è dotato di un sensore di temperatura esterno e riempie il vano gas a densità costante. La pressione di riempimento compensata dalla temperatura viene così ottenuta con una precisione di ± 50 mbar. Inoltre, è possibile collegare all'unità una bilancia DILO e registrare con precisione la quantità di gas riempita (ad esempio, K091R67, 3-001-R021 ± 20 g).
