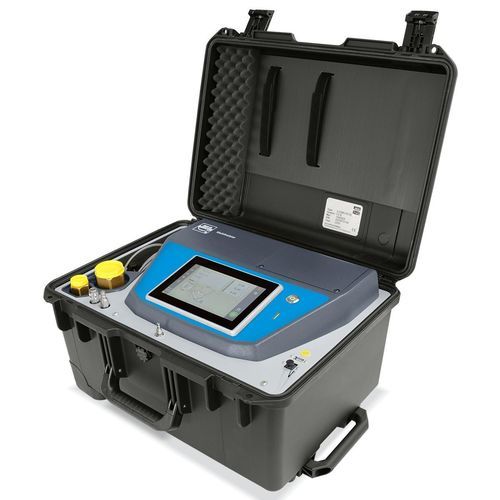

Dispositivo di aggiustaggio H2-Z002R21

Descrizione del prodotto
Il ServiceCart H2 supporta gli operatori d'officina nelle attività sui sistemi a idrogeno dei veicoli. Il dispositivo può eseguire funzioni di servizio in modo completamente automatizzato.

Funzioni principali

• Sfiato del sistema a idrogeno (sistema a bassa pressione max. 60 bar)
• Inertizzazione del sistema con azoto
• Misurazione del gas residuo per confermare che il sistema è privo di idrogeno
• Lavaggio con forming gas per successivi test di tenuta
• Test di tenuta per individuare perdite dopo l'intervento

Limiti di impiego
Il dispositivo può essere utilizzato per sistemi a idrogeno fino a una pressione massima di 60 bar. Gli impianti a pressione superiore devono essere isolati mediante dispositivi di intercettazione sul veicolo.

Versione standard

• Verniciatura: blu-antracite

Dati di collegamento elettrico

• Sezione del cavo di collegamento ≥ 1,5 mm² (AWG 15)
• Cavo con spina 16 A

Sensori di pressione

• Campo di misura: 0 - 60 bar
• Campo del sensore H2: 0 - 100 % vol. in azoto

Collegamento al veicolo

• 2x DN8, raccordi di collegamento al veicolo, specificabili singolarmente
• 1x collegamento a un dispositivo di evacuazione aria idoneo o per scaricare il gas all'esterno dell'officina (tubi non inclusi)

Alimentazione gas

• 1x per azoto
• 1x per forming gas (5% H2 in 95% N2)
• Gas e bombole non inclusi

Dati tecnici
Dimensioni (L x A x P): 500 x 370 x 625 mm
Peso: 50 kg
Livello sonoro: < 70 dB(A)
Temperatura ambiente: 0 a +40 °C
Temperatura di stoccaggio: -20 a +60 °C
Umidità ambiente: < 90 % (non condensante)
Classe di protezione: IP44
Altitudine massima di esercizio: 2000 m s.l.m.
Tensione di alimentazione: 230 V AC
Frequenza: 50/60 Hz

Caratteristiche / specifiche tecniche

• Tipo di prodotto: Carrello di servizio mobile H2 per sistemi a idrogeno veicolari
• Modello: H2-Z002R21
• Marca: DILO
• Gas supportato: H2
• Pressione massima di esercizio (unità): fino a 60 bar (sistemi a bassa pressione)
• Funzioni: sfiato, inertizzazione, misurazione gas residuo, lavaggio con forming gas, test di tenuta
• Cavo di collegamento elettrico: ≥ 1,5 mm² (AWG 15); cavo con spina 16 A
• Intervalli sensori di pressione: 0–60 bar; sensore H2 0–100 % vol. in N2
• Collegamenti veicolo: 2x DN8; 1x raccordo di scarico/ventilazione (tubi non inclusi)
• Connessioni gas: 1x azoto; 1x forming gas (5% H2 in 95% N2)
• Dimensioni: 500 x 370 x 625 mm
• Peso: 50 kg
• Livello sonoro: < 70 dB(A)
• Intervallo temperatura di esercizio: 0 a +40 °C; stoccaggio: -20 a +60 °C
• Umidità ambiente: < 90 % (non condensante)
• Classe di protezione: IP44
• Tensione / Frequenza: 230 V AC, 50/60 Hz
• Finitura: blu-antracite
