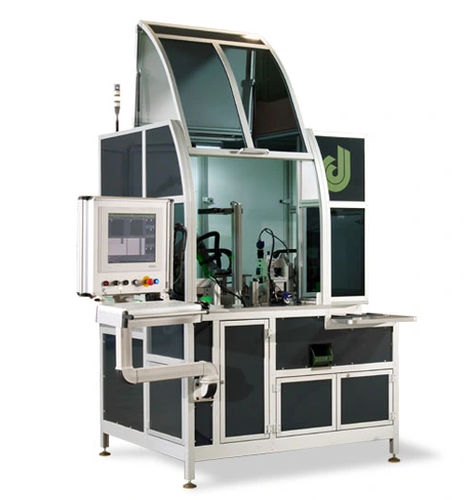

Unità di controllo automatica spc-360

compattaintelligenteprogrammabile

SPC-360 rappresenta un caso studio significativo dell'applicazione di SPC-Dimac nella produzione con macchine transfer. La movimentazione dei pezzi è affidata a un cobot pilotato dal sistema di visione per orientare i pezzi sotto le telecamere. Una combinazione di asse lineare, pinze e tavola di vetro rotante consente il movimento del pezzo lungo le stazioni di controllo fino agli scivoli OK e NOK. Campo di lavoro Circa 100 diversi componenti elettromeccanici con dimensioni comprese tra 2 e 20 mm. Da 5 a più di 100 pezzi per ogni lotto da controllare, direttamente dalla fabbrica. Misure disponibili Fino a 55 misure e controlli diversi per ogni numero di pezzo, eseguiti da 4 telecamere (superiore, inferiore, laterale, inclinata) che catturano fino a 15 immagini diverse del pezzo, variando l'illuminazione e l'orientamento del pezzo davanti alla telecamera. Dimensioni esterne e interne su dieci facce (6 esterne e 4 interne), controllo e misure dei fori interni per la filettatura, controllo di bave e graffi. FUNZIONI DISPONIBILI Il sistema SPC-360 lavora con le ricette del piano di controllo preparate dal reparto di controllo qualità per una famiglia di pezzi prodotti in azienda. Il sistema SPC-360 si interfaccia con il sistema ERP aziendale per verificare il corretto allineamento della versione del piano di controllo e consentire l'avvio del ciclo. L'operatore sceglie il pezzo direttamente dall'elenco di programmazione delle macchine di produzione per ridurre il rischio di errori.
