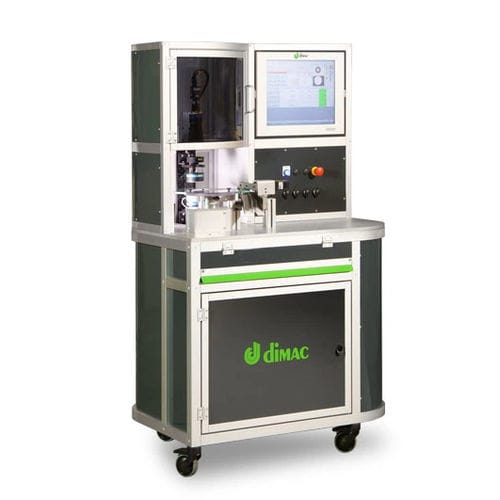

Unità di controllo automatica spc-evo

compattaprogrammabiledigitale

SPC-EVO rappresenta un caso studio significativo dell'applicazione SPC-Dimac per affiancare la produzione di tranciatura fine. La movimentazione dei pezzi è affidata ad un blister motorizzato plug-and-play brevettato per l'alimentazione dei pezzi nell'area di lavoro, riempito off-line dagli operatori. La macchina gestisce il controllo dimensionale completo e l'ispezione qualità su entrambe le facce di rondelle e parti piane. Campo di lavoro Circa 100 diversi tipi di rondelle e componenti piatti da tranciatura fine, con dimensioni fino a 24 mm. Da 3 a 15 pezzi per ogni lotto da controllare, provenienti direttamente dall'officina. Questo tipo di macchina è adatta per particolari piani generici fino a 25 mm di dimensione massima e 10 mm di altezza. Misure disponibili Gamma completa di controlli dimensionali per diametri, lunghezze, angoli e raggi. Ispezione di entrambe le facce del pezzo in immagini in bianco e nero e tono di grigio. Visualizzazione in tempo reale dell'andamento delle misurazioni e raccolta di dati statistici. Telecamere ad alta risoluzione, ottiche speciali e illuminatori consentono una risoluzione micrometrica con una precisione fino a 5 μm. Strumenti di misura speciali per geometrie complesse, raggi e quotazioni teoriche completano la gamma di possibilità. Dotazione e funzionamento Blister asportabili motorizzati per l’inserimento dei pezzi nell’area di lavoro: riempire off-line il blister con i pezzi da parte dell'operatore - bloccare il blister su SPC-EVO e premere il pulsante di avvio ciclo Il blister ruota di uno step trascinando il primo pezzo sul disco rotante di vetro
