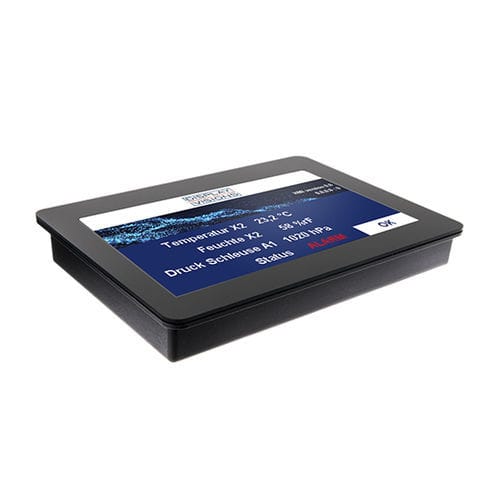

HMI con touch screen EA HMI043WM-42ATCS

ad incastroa pareteper rack

Display (remoto) pronto all'uso: brillante, luminoso e con pannello a sfioramento. Con lo strumento WYSIWYG gratuito "HMI Designer" per creare pagine di schermo individuali tramite drag and drop. Collegate i registri Modbus corrispondenti ai vari oggetti sul display e ricevete automaticamente i dati corretti sul display. Il display supporta la comunicazione con oltre 20 diversi modelli di PLC, tra cui Siemens Logo! (TCP), S7-200, S7-1200/1500, S7-300/400, Allen Bradley, Mitsubishi FX, Beckhoff, easyE4 e molti altri. Il display Modbus è configurato come slave. Tutti i registri Modbus possono essere assegnati liberamente a testi, numeri, grafici a barre, immagini, ecc. Sono supportati i registri di bobina, discreti, di ingresso e di mantenimento. Anche i valori float a 32 bit possono essere trasferiti in modo elegante per i calcoli in virgola mobile. I testi possono essere memorizzati come testi fissi o trasferiti carattere per carattere. I campi a sfioramento possono essere trasferiti come "Input discreto" o cambiare direttamente la pagina dello schermo A parete o nel pannello frontale? I display della serie HMI possono essere montati a parete o su un pannello frontale/una porta. I collegamenti si trovano sul retro; i cavi per la tensione di alimentazione e i dati si inseriscono qui senza bisogno di attrezzi. I nostri touch panel della serie HMI possono essere collegati direttamente a tutti i master Modbus. Modbus TCP e Modbus RTU sono offerti da molti PLC e piccoli controllori di produttori famosi. Ne abbiamo scelti 3 diversi e ne presentiamo qui il collegamento e la messa in funzione con degli esempi. Voi abbozzate la vostra idea delle singole pagine dello schermo, ci fornite le immagini, i loghi e gli indirizzi dei registri Modbus corrispondenti, e noi ci occupiamo dell'implementazione nel display.
