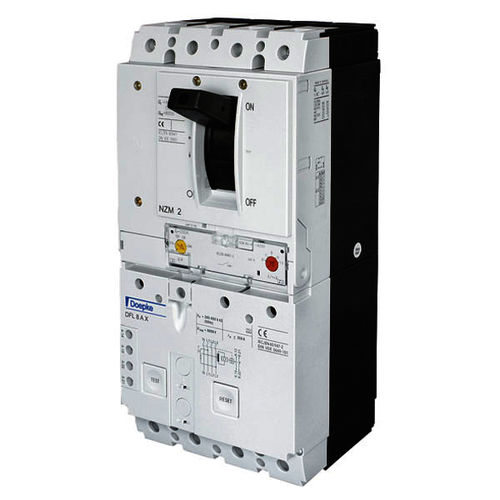

Interruttore termico DFL 8 250-4/X-A

4 polidella corrente residuaautomatico

CBRs (interruttori con protezione corrente residua integrale) è interruttori con un viaggio magnetico e termico di sovracorrente e un viaggio corrente residuo. L'interruttore con il viaggio corrente residuo è utilizzato per la protezione di sovracorrente di attrezzature, di cavi e delle linee in conformità con il VDE di BACCANO 0100-430 e per la protezione contro scossa elettrica dall'interruttore-fuori automatico dell'alimentazione elettrica secondo il VDE di BACCANO 0100-410. Questa serie contiene i dispositivi compatti per le correnti stimate fino ad un massimo di 250 A con l'interruttore ed i terminali ausiliari integrati per le grandi sezioni trasversali del cavo. I dispositivi sono montati preferibilmente su un giunto di supporto. Gli interruttori con la caratteristica residua A della corrente sono indipendente dalla tensione delle condutture e permettono la rilevazione delle correnti sinusoidali di CA e delle correnti di palpitazione del residuo di CC. Per gli interruttori di questa variante, la corrente residua di risposta può essere regolata individualmente nei livelli per l'applicazione in questione (0.30 A, 0.50 A, 1.00 A, 3.00 A). Il tempo di ritardo di mancanza di risposta può anche essere registrato di conseguenza nei livelli. Gli interruttori correnti residui selettivi sono quindi possibili nei sistemi con i quadri di distribuzione impilati. I dispositivi nel disegno standard sono intesi per i circuiti di controllo con una tensione stimata di 230 V o di 400 V e una frequenza stimata di 50 hertz o di 60 hertz.
