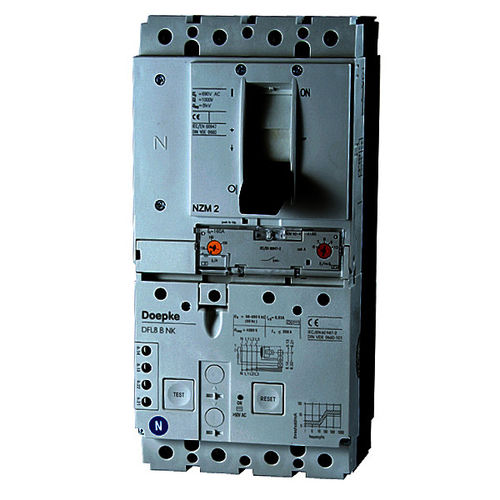

Interruttore magnetotermico DFL 8 125-4/0,03-B NK

4 polidella corrente residuaautomatico

CBRs (interruttori con protezione corrente residua integrale) è interruttori con un viaggio magnetico e termico di sovracorrente e un viaggio corrente residuo. L'interruttore con il viaggio corrente residuo è utilizzato per la protezione di sovracorrente di attrezzature, di cavi e delle linee in conformità con il VDE di BACCANO 0100-430 e per la protezione contro scossa elettrica dall'interruttore-fuori automatico dell'alimentazione elettrica secondo il VDE di BACCANO 0100-410. Questa serie contiene i dispositivi compatti per le correnti stimate fino ad un massimo di 250 A con l'interruttore ed i terminali ausiliari integrati per le grandi sezioni trasversali del cavo. I dispositivi sono montati preferibilmente su un giunto di supporto. Gli interruttori sensibili di AC/DC con la caratteristica corrente residua B rilevano le correnti residue regolari di CC così come tutto il altro tipo correnti residue di B in una gamma di frequenza fino a 100 chilocicli. L'unità di valutazione integrata a questo fine ha richiesto una tensione di funzionamento presa dal rifornimento di condutture. L'alimentazione elettrica corretta è accertata quando una tensione minima di 50 V esiste fra appena tutti i due percorsi correnti. Il tipo la rilevazione corrente residua di A (CA e correnti residue di palpitazione di CC) è completamente indipendente dalle condutture tensione ed inoltre assicura la protezione anche quando appena un conduttore attivo ha tensione a terra e un difetto di terra accade. Per gli interruttori con la curva caratteristica NK, la risposta di frequenza corrente di scatenamento funziona sotto i livelli di tolleranza umani per le correnti di scossa con differenti frequenze.
