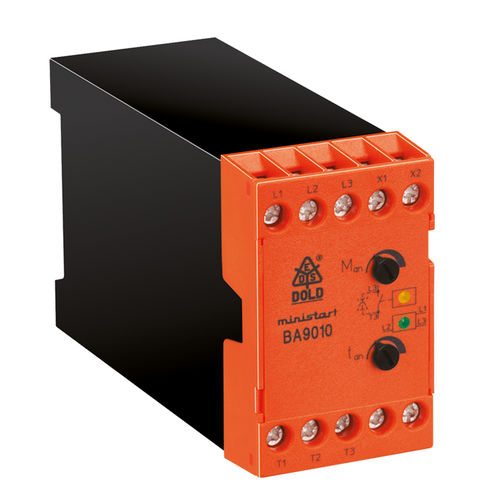

Avviatore progressivo di motore MINISTART | BA 9010

elettronicamonofase

Aumenta la durata dei motori a gabbia di scoiattolo e degli azionamenti meccanici - Facilità di montaggio su impianti esistenti - 1 controllo di fase - Per motori fino a 5,5 kW (BA 9010) e 11 kW (BN 9011) - Semiconduttori a ponte dopo softstart - Tempo di rampa e coppia di spunto regolabili - Indicazione a LED - Montaggio su guida DIN - BA 9010: larghezza 45 mm BN 9011: larghezza 100 mm Applicazioni - Motore ad ingranaggi, a cinghia o a catena - Ventilatori, pompe, sistemi di trasporto, compressori - Azionamenti per porte, macchine per imballaggio - Limitazione della corrente di avviamento su motori monofase Funzione Gli avviatori softstarter sono dispositivi elettronici progettati per abilitare l'avviamento monofase o monofase Motori a induzione trifase per un avviamento senza problemi. BA 9010 / BN 9011 lentamente aumenta la corrente su una fase, consentendo così la coppia del motore questo riduce le sollecitazioni meccaniche sulla macchina e riduce le sollecitazioni meccaniche sulla macchina previene danni al materiale trasportato. Quando il motore è a piena velocità i semiconduttori in BA 9010 / BA 9010 / I BN 9011 sono ponticellati per evitare perdite di potenza interna e accumulo di calore. Principio di funzionamento Per applicazioni dirette in linea o a stella triangolo a 400 V, morsetti L1, L2, L3 sono collegati al contattore di rete, i morsetti X3, X4 devono essere e il motore collegato ai morsetti T1, T2, T3. Non appena l'alimentazione è collegata ai terminali L1, L2, L3 l'avvio graduale avrà inizio. Il potenziometro "tan" (0,5 - 5 sec.) regola il tempo di rampa (tempo del motore) prende per raggiungere la massima velocità) e il potenziometro "Man" regola la tensione di avviamento (0 - 70 % nomV). Quando il softstart è completo, il semiconduttore interno viene automaticamente collegato a ponte.
