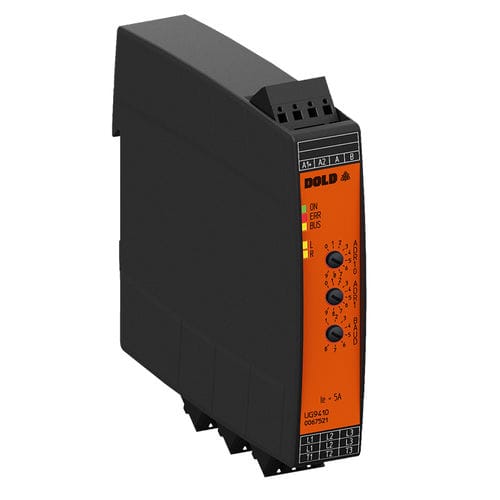

L'avviatore intelligente UG 9410 può essere utilizzato per softstart, softstop, inversione e protezione dei motori asincroni trifase. Misurando la corrente di linea si utilizza un modello termico per calcolare la temperatura del motore, e in caso di sovratemperatura il motore viene scollegato. Inoltre può essere utilizzato anche un interruttore termico. L'inversione avviene tramite relè. I relè vengono commutati senza flusso di corrente, questo garantisce una lunga durata.
Caratteristiche
- Secondo IEC/EN 60 947-4-2
- Interfaccia Modbus RTU
- Per invertire motori trifase fino a 0,18 kW ... 2,2 kW a 400 V
- Softstart bifase, softstop
- 3 potenziometro per l'impostazione dell'indirizzo modbus e del baud rate
- 5 LED per l'indicazione dello stato
- Inversione con relè senza corrente, softstart, softstop con tiristore
- Separazione galvanica tra circuito di controllo e circuito di potenza
- Larghezza: 22,5 mm
Vantaggi / Vantaggi per il cliente
- Protocollo di misura e automazione ampiamente utilizzato
- Fino a 7 funzioni in un unico dispositivo
- Inversione in senso antiorario,
- Inversione in senso orario
- Softstart
- Softstop
- Protezione del motore
- Monitoraggio della sequenza delle fasi
- Monitoraggio dei guasti di fase
- 80 % di spazio in meno
- Messa in servizio semplice e veloce e di facile utilizzo
- Funzionamento tramite parametrizzazione via modbus
- Protezione di blocco
- Il relè ibrido combina i vantaggi della tecnologia a relè con
tecnologia dei semiconduttori non resistenti all'usura
- Alta disponibilità di
- Monitoraggio della temperatura dei semiconduttori
- Elevata tensione di tenuta fino a 1500 V
- Funzione di inversione del relè a vuoto
- Sovraccarico del dispositivo
- Morsetti a innesto
- Morsetti di collegamento TWIN- per l'alimentazione ausiliaria ad anello e Bus
---
