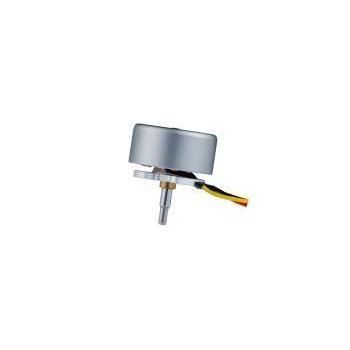

Motore brushless RB-1806-CE

BLCD8.4 V7,4 V

Panoramica del prodotto

RB-1806-CE è un motore brushless DC a rotore esterno di classe 1806 progettato per applicazioni di azionamento compatte e ad alta velocità come piccoli droni, micro pompe d'aria, ventilatori portatili e dispositivi smart. Il motore utilizza un rotore esterno a profilo piatto (diametro esterno del rotore ≈23,4 mm), supporta tipicamente tensioni di batteria 7,4 V (2S) e 11,1 V (3S) e può raggiungere regimi a vuoto fino a circa 22.747 rpm a seconda della variante. Sono disponibili opzioni OEM/ODM per la personalizzazione elettrica e meccanica.

Punti chiave per gli acquirenti tecnici

• Categoria prodotto: Motori brushless DC a rotore esterno
• Famiglia motori: BLDC rotore esterno (classe 1806)
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: piccoli UAV e droni, micro pompe d'aria, ventilatori portatili, elettrodomestici smart

Segnali di specifica

• Diametro: 18 mm (classe statore), diametro esterno del rotore ≈23,4 mm
• Tensione: supporto tipico 7,4 V (2S) e 11,1 V (3S); alcune varianti 5,0 V–13,1 V
• Velocità: esempi a vuoto fino a ~22.747 rpm; velocità al massimo rendimento variabili per variante

Note di personalizzazione

• Supporta personalizzazione OEM/ODM: valore KV, intervallo di tensione, lunghezza e filettatura dell'albero (CW/CCW), schemi di montaggio, connettori, cavi preinstallati o adattatori elica, integrazione riduttore o controllo.
• Regolazioni di performance disponibili: KV, compromesso velocità/coppia ed equilibratura dinamica per vibrazioni ridotte e obiettivi EMC/rumore.

Applicazioni principali e soluzioni target

• UAV e droni: Idoneo a piccoli quadricotteri e modelli RC. La disposizione a rotore esterno aumenta l'inerzia rotazionale per maggiore stabilità; il profilo piatto riduce l'ingombro in altezza e la resistenza aerodinamica.
• Micro pompe d'aria e dispositivi smart: Idoneo per pompe portatili, ventilatori a mano e dispositivi compatti che richiedono azionamento di girante ad alta velocità e integrazione compatta.

Tabella tecnica (da datasheet)
Model | Operating Range | Nominal | No Load Speed | Max Eff Speed | Max Eff Torque | Output
RB-1806-CE-N-01 | 5.0V - 8.4V | 7.4V (2S) | 18,300 rpm | 15,555 rpm | 167.6 g.cm | 26.73 W
RB-1806-CE-N-02 | 5.0V - 13.1V | 11.1V (3S) | 18,150 rpm | 15,428 rpm | 191.0 g.cm | 30.00 W
RB-1806-CE-N-03 | 5.0V - 8.4V | 7.4V (2S) | 21,573 rpm | 19,313 rpm | 88.4 g.cm | 17.90 W
RB-1806-CE-N-04 | 5.0V - 13.1V | 11.1V (3S) | 22,747 rpm | 20,184 rpm | 154.0 g.cm | 32.50 W

Punti di confronto

• Configurazione a rotore esterno: migliore dissipazione del calore grazie al guscio rotante che favorisce il flusso d'aria rispetto ai design a rotore interno
• Coppia diretta maggiore: preferibile per azionamento diretto di eliche/ventole rispetto ai motori a rotore interno che possono richiedere riduzioni
• Profilo piatto: risparmia altezza assiale per assemblaggi compatti
• Risposta rapida: il design a trasmissione diretta consente variazioni di velocità rapide

Caratteristiche tecniche

• Modello: RB-1806-CE (varianti RB-1806-CE-N-01 / N-02 / N-03 / N-04)
• Tipo: Motore BLDC a rotore esterno
• Classificazione statore: 1806 (diametro statore ≈23,4 mm)
• Rotore: rotore esterno profilo piatto per migliore dissipazione e minore resistenza aerodinamica
• Tensione tipica: 7,4 V (2S) e 11,1 V (3S); varianti 5,0 V–13,1 V
• Esempi di velocità/coppia: valori a vuoto e al massimo rendimento variabili per variante (es. fino a ~22.747 rpm a vuoto; coppia MaxEff 88,4–191,0 g·cm)
• Potenza in uscita: circa 17,90 W a 32,50 W a seconda della variante
• Applicazioni: piccoli quadricotteri, aerei RC, micro pompe d'aria, ventilatori portatili, dispositivi smart
• Personalizzazioni: taratura KV, lunghezza/filettatura albero, fori di montaggio, opzioni connettore/filo, adattatori elica, integrazione riduttore/controllo, tuning EMC/rumore
• Nota: i valori a vuoto e di efficienza sono di riferimento; verificare i limiti per funzionamento continuo secondo temperatura e profilo di carico.
