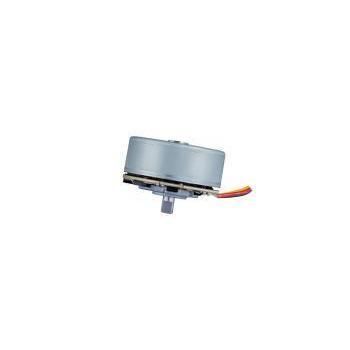

Motore brushless RB-4817-CE

BLCD12 V24 V

Panoramica del prodotto
Il RB-4817-CE è un motore brushless DC (BLDC) a rotore esterno piatto da 48 mm, progettato per apparecchiature compatte che richiedono elevata densità di coppia in spazi assiali ridotti. Lo spessore del corpo è di circa 18 mm. Applicazioni tipiche: ATM, distributori automatici, stampanti da ufficio, trituratori, proiettori, ventole e moduli di automazione compatti.

Punti chiave per gli acquirenti tecnici

• Categoria prodotto: Motore BLDC a rotore esterno (piatto)
• Modello: RB-4817-CE / RB-4817
• Produttore: KWC Motor
• Vantaggio principale: elevata densità di coppia in un pacchetto a basso profilo
• Personalizzazioni tipiche: albero, cablaggio, connettore, fissaggi, avvolgimenti e parametri elettrici

Specifiche

• Diametro esterno: classe 48 mm
• Spessore corpo: ca. 18 mm
• Opzioni di tensione: personalizzabile (tipicamente 12 V–24 V)
• Coppia di stallo: fino a 11 kg·cm (dipende dall'avvolgimento e dalle condizioni operative)

Personalizzazione e approvvigionamento
KWC Motor supporta OEM/ODM per tensione, avvolgimento, progettazione dell'albero, cablaggio, connettori, interfacce di montaggio, obiettivi velocità/coppia e requisiti EMC/rumore. Preventivo e tempi di consegna sono confermati dopo definizione di specifiche, quantità e ambito di personalizzazione. Utilizzare i disegni della scheda tecnica per confermare dimensioni di montaggio e dettagli dell'albero prima dei campionamenti.

Applicazioni target e integrazione progettuale

• ATM & distributori: la configurazione esterna piatta riduce l'altezza assiale mantenendo coppia utile per i meccanismi di erogazione e trasporto intermittenti
• Stampanti, trituratori & automazione d'ufficio: adatto per moduli di alimentazione carta, taglio e azionamenti compatti dove è richiesto un equilibrio tra coppia e spazio
• Ventole & proiettori: pacchetto motore compatto per soffianti e gruppi ottici

Note per la selezione ingegneristica

• Confermare la tensione di alimentazione e la configurazione dell'avvolgimento per il punto operativo velocità/coppia
• Verificare il duty cycle e l'ambiente termico per assicurare l'operatività continua consentita
• Confermare la lunghezza dell'albero, l'interfaccia di montaggio e il routing dei cavi con i disegni
• Specificare obiettivi di rumore e EMC se critici per l'applicazione

Confronto con motori cilindrici tipici

• Spazio di montaggio: il corpo piatto di 18 mm riduce l'altezza assiale rispetto a molte soluzioni a rotore interno
• Densità di coppia: la struttura a rotore esterno consente maggiore coppia per un dato diametro
• Integrazione: integrazione in altezza più agevole ma verificare spazio assiale e requisiti di supporto/cuscinetto

FAQ per l'acquisto

• Q: RB-4817-CE è adatto per un modulo ATM o distributore? A: Sì. Confermare la selezione finale con il profilo di carico, il duty cycle e i disegni di installazione.
• Q: È possibile personalizzare tensione o albero? A: Sì. Tensione, avvolgimento, albero, cablaggio, connettore e montaggio possono essere personalizzati per progetti OEM/ODM.
• Q: Sono disponibili datasheet e disegni? A: Sì. PDF con specifiche e disegni sono forniti per confermare dimensioni e prestazioni prima del campionamento.

Specifiche tecniche (sintesi)

• Modello: RB-4817-CE
• Tipo: BLDC a rotore esterno piatto
• Diametro esterno: ~48 mm
• Spessore corpo: ~18 mm
• Tensione: personalizzabile (tip. 12–24 V)
• Coppia di stallo: fino a 11 kg·cm (dipende da avvolgimento e carico)
• Personalizzazioni: albero, cablaggio, connettore, montaggio, avvolgimenti, velocità, coppia, target EMC/rumore
