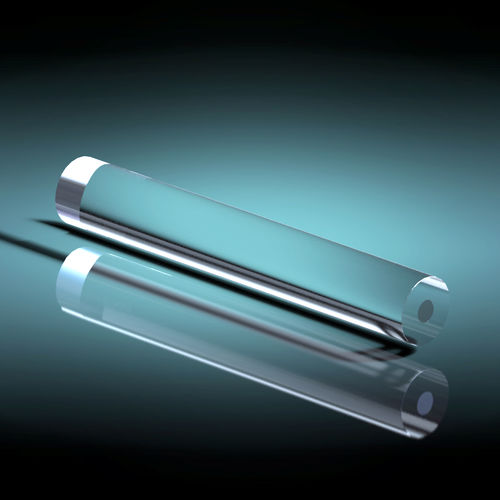

Lente cilindrico D-148-03 series

ad astain silice fusavisibile

Le microlenti cilindriche Doric GRIN a fibra o a bastoncino sono microlenti a diffrazione limitata con diametri precisi e qualità superficiale insuperabile. Quando vengono illuminate lateralmente, queste fibre agiscono come perfette lenti cilindriche da 0,5 NA. Il rivestimento in silice fusa e il nucleo a indice gradiente di queste lenti resistono a temperature molto elevate (la loro temperatura di transizione è di circa 1100°C). Possono essere utilizzate per la luce visibile e nel vicino infrarosso. Queste lenti vengono estratte come fibre ottiche da preforme più grandi e successivamente tagliate alle lunghezze desiderate. La loro sezione circolare offre un ampio campo visivo e semplifica la procedura di allineamento con i diodi laser. La maggior parte degli errori di posizionamento si traduce in semplici errori di messa a fuoco e di direzione del fascio. Questo porta a un'efficace ricerca della migliore messa a fuoco, comoda per il posizionamento automatico o manuale. Queste lenti possono essere utilizzate come collimatori ad asse rapido per singoli diodi laser o per costruire array di lenti cilindriche per barre di diodi laser. Supponiamo che il passo delle barre di diodi laser o la distanza tra le barre di diodi laser sia inferiore al diametro della lente. In questo caso, i bordi della lente possono essere rettificati, in una certa misura, fino alla larghezza desiderata. Il nucleo della lente è realizzato con un materiale proprietario a indice graduato. Le informazioni sul profilo dell'indice sono disponibili solo previa firma di un accordo di non divulgazione.
